클린룸 시스템에서 직원과 재료에 의해 운반되는 입자는 가장 큰 오염원 중 하나입니다. 에어 샤워실은 고속 청정 공기 흐름을 사용하여 사람의 표면과 재료 포장에 부착된 대부분의 느슨한 입자를 제거합니다. 명확한 결론은 다음과 같습니다. 표준 에어샤워 25-30m/s에서 15-30초 동안 작동하면 작업자가 유입하는 0.5μm 이상의 입자를 95% 이상 줄일 수 있어 ISO 클래스 5에서 ISO 클래스 7 클린룸 입구에 없어서는 안 될 전처리 장치입니다. . 그 성능은 청정 구역의 오염 부하를 직접적으로 결정합니다. 다음은 에어 샤워 효율성, 구조적 매개변수, 노즐 설계, 인터록 제어 및 선택의 5가지 차원에 대한 심층적인 기술 참조를 제공합니다.

에어 샤워 효율성: 핵심 성과 지표 및 데이터

에어샤워의 핵심 성능은 파티클 제거 효율입니다. 업계에서 인정하는 주요 지표는 다음과 같습니다.

구조 설계: 치수, 재료 및 노즐 레이아웃

에어샤워의 구조적 디자인은 사용자 경험과 샤워 효율성에 직접적인 영향을 미칩니다. 주요 설계 매개변수는 다음과 같습니다.

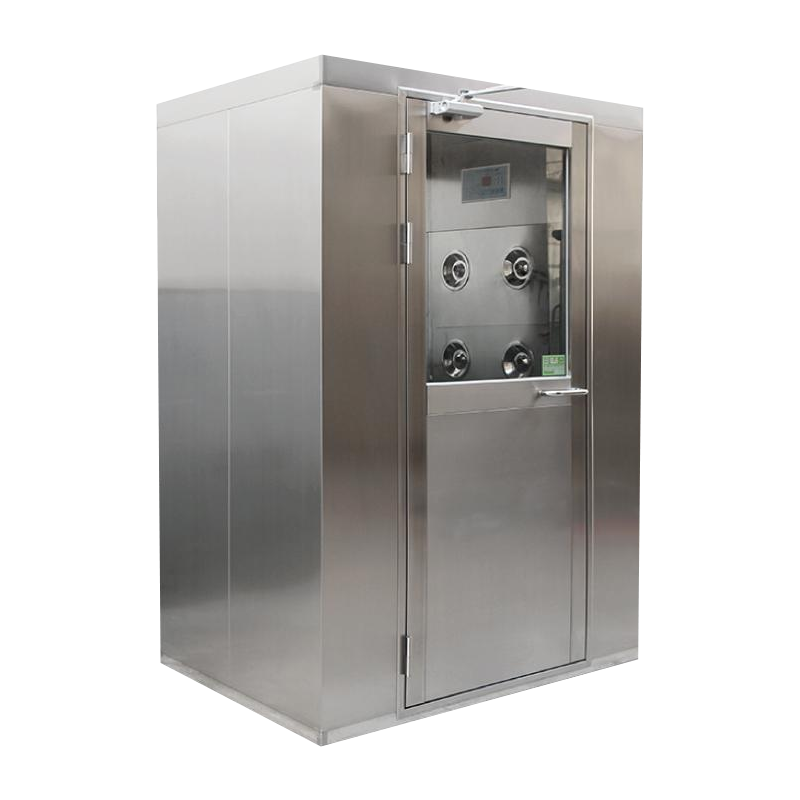

• 전체 치수 : 표준 1인용 에어샤워 치수(W×D×H)는 1200×1000×2100mm, 통로 치수는 800×900×1950mm입니다. 2인용 에어 샤워의 폭은 1500-1800mm입니다. 재료 에어샤워의 경우 깊이를 1500-2000mm로 늘려야 합니다.
• 챔버 재료 : 외벽은 정전기 스프레이 코팅이 된 1.2-1.5mm 냉간 압연 강철을 사용합니다. 내벽은 1.0-1.2mm 스테인레스 스틸(304)을 사용합니다. . 천장과 바닥도 스테인리스 스틸을 사용하고 바닥에는 미끄럼 방지 엠보싱 처리가 필요합니다(패턴 높이 0.3~0.5mm).
• 노즐 레이아웃 : 단면 샤워는 낮은 등급의 클린룸(ISO 7-8)에 적합합니다. 양면 샤워기가 표준으로 단면 샤워기보다 효율이 약 30% 더 높습니다. 3면 샤워기(양쪽 상단)는 ISO 5-6 고급 클린룸에 적합하며 머리와 어깨 사각지대를 덮습니다. . 노즐 수: 1인용 양면 에어 샤워에는 일반적으로 6~8개의 노즐(측면당 3~4개)이 있습니다.
• 노즐 각도 : 노즐은 다음과 같아야 합니다. 조정 가능(0-30°) , 서있는 영역을 겨냥했습니다. 상단 노즐은 머리와 어깨를 덮을 수 있도록 아래쪽으로 15-20° 기울어져 있습니다. 아래쪽 노즐은 아래쪽 다리와 발을 덮을 수 있도록 위쪽으로 10-15° 기울어집니다.
• 바닥 디자인 : 스테인레스 스틸 격자 또는 천공판 조리개가 5mm 이하이고, 아래에 먼지 수집 서랍이 있어 떨어져 나온 입자를 정기적으로 청소할 수 있습니다. 카트 통과를 수용하려면 그레이팅 부하 용량이 300kg/m² 이상이어야 합니다.

교통량이 많은 물류 통로(예: 자재, 장비 반입)의 경우 워크스루 에어샤워 터널 (맞춤형 길이 3~6미터)을 권장합니다. 직원이 걸어가는 동안 샤워를 완료하면 효율성이 높아지고 혼잡을 피할 수 있습니다.

팬 및 여과 시스템: 공기 흐름과 청결의 핵심

팬과 필터는 에어샤워 샤워 속도와 공기 청정도를 결정합니다. 정량적 비교는 다음과 같습니다.

인터록 제어 및 출입 통제 시스템

에어샤워의 도어 제어 로직은 교차 오염 방지를 위한 핵심 메커니즘입니다. 완전한 제어 시스템은 다음 요구 사항을 충족해야 합니다.

1. 전자 인터록 : 출입문은 동시에 열 수 없습니다. 한쪽 문이 열리면 다른 문은 자동으로 잠깁니다. 에어샤워 사이클 중에는 두 문이 모두 잠깁니다.
2. 에어샤워 로직 : 인원 진입 → 출입문 닫힘 → 센서가 인원 감지(적외선 또는 마이크로 스위치) → 팬 자동 시작 → 샤워 타이머 시작(15~99초 조정 가능) → 샤워 종료 후 1~2초 지연 → 퇴실 문 잠금 해제;
3. 비상 기능 : 정전 또는 비상 상황이 발생하는 경우 두 도어 모두 개방력 67N 이하로 수동으로 열 수 있어야 합니다. 송신 요구 사항을 충족합니다. 비상 정지 버튼도 제공되어야 합니다. 누르면 팬이 즉시 멈추고 두 도어가 모두 잠금 해제됩니다.
4. 접근통제 통합(선택사항) : IC 카드, 지문, 안면 인식 시스템과 통합하여 승인된 사람만이 출입문을 열 수 있습니다. 컨트롤러는 각 샤워 시간, 직원 정보 및 장비 상태를 기록해야 합니다.
5. 음성 안내 : 고품질 에어샤워에는 음성 안내 시스템을 갖추어야 합니다. 샤워 과정을 직원에게 안내합니다(예: "에어샤워로 들어가세요", "팔을 들고 돌아서세요", "샤워 중입니다. 문을 열지 마세요" 등).

인터록 시스템 신뢰성 요구 사항: MTBF ≥50,000시간, 인터록 응답 시간 ≤0.5초 . 안전과 신뢰성을 보장하기 위해 인터록 기능 테스트는 매월 권장됩니다.

설치 및 유지 관리: 현장 주요 사항

장기적인 성능을 보장하려면 에어 샤워를 올바르게 설치하고 정기적으로 유지 관리하는 것이 중요합니다. 핵심 사항은 다음과 같습니다.

• 현장 설치 : 에어샤워는 클린룸 입구 칸막이에 설치해야 하며, 챔버와 벽 패널 사이의 간격은 2mm 이하이고 중성 실런트가 채워져 있어야 합니다. 바닥은 지면과 수평을 이루어야 하며 수평 편차는 2mm/m 이하입니다. 전원케이블은 전용회로를 갖춘 3×1.5mm² 이상의 난연성 케이블을 사용하여야 합니다.
• 필터 교체 주기 : 프리필터(G4등급)는 3~6개월에 한 번씩 청소 또는 교체해 주어야 합니다. HEPA 필터(H13/H14)는 일반적으로 차압 게이지 판독값을 기준으로 1~2년마다 교체됩니다. 먼지가 많거나 오염이 심한 환경에서는 교체 주기를 단축해야 합니다.
• 매일 청소 : 스테인레스 스틸 내벽, 바닥 그레이팅, 집진 서랍 등을 매일 청소해 주세요. 입자 재혼입을 방지하기 위해 먼지 수집 서랍을 매주 청소하는 것이 좋습니다. 팬 흡입구를 매월 검사하여 쌓인 먼지를 제거해야 합니다.
• 속도 및 필터 누출 테스트 : 6개월마다 노즐 출구 속도를 측정합니다. 20m/s 미만인 경우 팬이나 필터가 막혔는지 확인하십시오. 매년 PAO 누출 테스트를 수행하여 HEPA 필터에 누출이 없는지 확인하십시오.
• 일반적인 문제 해결 : 팬이 작동하지 않음 → 전원, 퓨즈, 과부하 보호를 확인하십시오. 속도가 부족함 → 필터 막힘, 팬 회전 방향을 확인하십시오. 도어 잠금 실패 → 솔레노이드 코일, 마그네틱 도어 스위치, 제어 보드를 확인하십시오.

설립 분기별 유지 관리 로그 필터 차압, 속도, 소음 수준 및 수리 이력을 기록하는 것은 에어샤워의 장기간 안정적인 작동을 보장하는 모범 사례입니다.

선택 권장사항: 선택 에어샤워 청정도 등급 및 적용 시나리오별

다음은 네 가지 일반적인 애플리케이션 시나리오에 대한 선택 권장 사항입니다.
