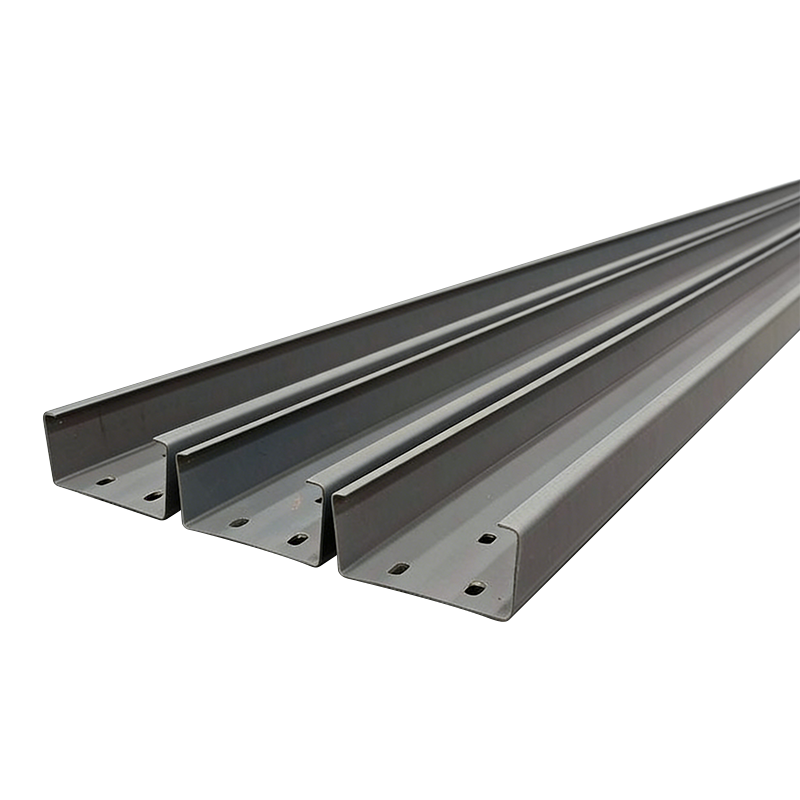

C자형 강철 도리 Manufacturer

C자형 강철 도리 지붕 또는 벽 클래딩 패널과 기본 강철 프레임 사이의 중요한 하중 전달 링크 역할을 하는 C자형 단면을 가진 얇은 벽의 냉간 성형 구조 부재입니다. 그들의 결정적인 장점은 안정적인 단면적 기계적 특성, 높은 중량 대비 강도 비율, 간단한 설치 —산업 플랜트, 창고, 물류 센터 및 최대 범위의 경상업 건물에 선호되는 선택이 됩니다. 25피트(7.6미터) [^103^]. 연속 스팬을 위해 겹쳐야 하는 Z-퍼린과 달리 C-퍼린은 설치 속도와 비용 효율성이 가장 중요한 단일 스팬 및 단순 스팬 응용 분야에서 탁월합니다.

벽 지지대, 바닥 장선 또는 단일 베이 지붕이 필요한 프로젝트의 경우 C-purlin은 다음을 제공합니다. 20~30% 비용 절감 Z-도리 시스템을 통해 랩 연결의 복잡성을 제거합니다. 90도 플랜지 형상은 예측 가능한 하중 경로를 보장하고 브래킷 세부 사항을 단순화하여 전 세계적으로 사전 엔지니어링된 금속 건물 및 강철 구조 프레임워크를 위한 솔루션으로 만들어졌습니다.

단면 형상 및 구조적 거동

C자형 프로파일은 단일 대칭이며 웹에 대해 90도 방향으로 배치된 두 개의 평행한 수평 플랜지가 있는 수직 웹을 특징으로 합니다. 이 형상은 중력 및 풍하중 하에서 예측 가능한 기계적 동작을 제공합니다.

단면 특성 및 하중 분포

C-섹션은 강한 축(웹에 수직)에 대해 안정적인 굴곡 성능을 제공하므로 균일하게 분산된 지붕 및 벽 하중을 지지하는 데 이상적입니다. 평행 플랜지는 클래딩 패스너와 브래킷 연결을 위한 일관된 베어링 표면을 만듭니다. 그러나 단면이 개방형이고 단일대칭이기 때문에 폐쇄형 단면이나 Z형 단면에 비해 비틀림 강성이 낮습니다. 이러한 특성으로 인해 C-purlin이 만들어집니다. 전단 중심을 통해 하중이 가해지는 응용 분야에 가장 적합합니다. 또는 측면-비틀림 좌굴을 억제하기 위해 브리징이 제공되는 경우[^95^].

단면 깊이별 스팬 기능

표준 C-도리 깊이 범위는 다음과 같습니다. 100mm ~ 400mm(4인치 ~ 16인치) , 각 깊이는 특정 범위 및 하중 제한에 해당합니다. 다음 표에는 표준 지붕 하중[^103^]에서의 일반적인 스패닝 기능이 요약되어 있습니다.

실제 스패닝 용량은 도리 간격, 강철 두께(게이지), 지붕 하중(죽은 눈) 및 지역 건축법 요구 사항에 따라 달라집니다. 8미터를 초과하는 경간에서는 일반적으로 겹쳐진 연결이 있는 Z-퍼린이 단일 C-퍼린 섹션보다 더 경제적입니다[^102^].

재료 사양 및 제조 표준

내구성과 구조적 완전성 C-도리 기본 강철 등급, 코팅 시스템 및 냉간 성형 정밀도에 따라 결정됩니다.

기본 강철 및 기계적 특성

C-도리의 제조방법은 다음과 같습니다. 냉간 성형 아연 도금 강철 스트립 최소 항복 강도 345N/mm²(50ksi) , ASTM A572 등급 50 또는 AS/NZS 1397 G450 재료와 동일합니다. 표준 비금속 두께(BMT) 범위는 1.5mm ~ 3.0mm (0.059인치 ~ 0.118인치), 더 높은 하중이나 더 넓은 간격의 응용 분야를 위해 더 무거운 게이지를 선택했습니다[^97^]. 냉간 성형 공정은 강철을 가공 경화시켜 모 코일 재료에 비해 항복 강도를 10~15% 증가시킵니다.

부식 방지 시스템

세 가지 코팅 옵션이 시장을 지배하고 있습니다.

• 용융아연도금(아연코팅) : 표준도금량 180~275g/m²(Z180~Z275), 40년의 내식성 온화한 실내 환경에서 [^96^].
• ZAM 코팅(아연-알루미늄-마그네슘) : 순수 아연의 2~3배에 달하는 내식성을 제공하는 고급 합금 코팅으로 해안 또는 습도가 높은 산업 환경에 이상적입니다[^104^].
• 프라임 페인팅 마감 : 컬러 클래딩 패널과의 미적 일관성을 위해 아연 도금 기판 위에 적용됩니다. 독립형 부식 장벽이 아닙니다.

제조 공차

정밀 제작으로 설치 시 핏업 품질이 보장됩니다. 표준 생산 공차는 [^101^]입니다:

• 길이: ±5mm
• 플랜지 폭: ±1mm
• 웹 깊이: ±1mm
• 구멍 중심 간격: ±1.5mm

C-Purlin 대 Z-Purlin: 선택 기준

C 섹션과 Z 섹션은 모두 보조 프레임 부재로 사용되지만, 고유한 기하학적 구조로 인해 애플리케이션 적합성을 결정하는 의미 있는 성능 차이가 발생합니다.

기본적인 경험 법칙: 벽 둘레, 바닥 장선 및 8미터 미만의 단일 경간 지붕에는 C-도리를 사용합니다. 다중 경간 지붕, 대규모 산업용 베이 및 폭설이나 바람 하중이 있는 프로젝트에 Z-purlin을 지정합니다. [^96^].

설치 모범 사례 및 보강 요구 사항

올바르게 설치하면 개별 부재의 C-퍼린이 중력, 바람 및 지진 하중에 저항할 수 있는 일관된 구조 시스템으로 변환됩니다.

Purlin 간격 및 지지 세부 정보

금속 지붕의 표준 도리 간격은 다음과 같습니다. 1.2m ~ 1.8m(4피트 ~ 6피트) 클래딩 프로파일 및 설계 하중에 따라 중앙에 위치합니다. C-퍼린은 앵글 커넥터 브래킷이나 기본 프레임 서까래 또는 기둥에 볼트로 고정된 범용 브래킷으로 지지됩니다. 브래킷 선택은 도리 깊이와 일치해야 합니다. C150 도리에는 AC150 브래킷(각 0.30kg)이 필요하고, C300 도리에는 AC300 브래킷(각 0.69kg)이 필요합니다[^101^].

측면 안정성을 위한 브리징

개방형 C-섹션은 측면 비틀림 좌굴에 취약하기 때문에 브리징(새그 로드 또는 플라이 브레이싱이라고도 함)이 필수적입니다. 브리징은 압축 플랜지의 비지지 길이를 제한하고 하중이 가해질 때 회전하는 것을 방지합니다. 권장되는 최대 브리징 간격은 다음과 같습니다.

• C100 섹션 : 최대 간격 2000mm
• C150 섹션 : 최대 간격 3000mm
• C200~C400 섹션 : 최대 간격 4000mm [^101^]

브리징은 일반적으로 단일 경간의 경우 중간 경간에 설치되고 연속 경간의 경우 세 번째 지점에 설치됩니다. HookFast 스타일 브리징 시스템을 사용하면 도리 웹의 미리 천공된 구멍에 직접 고정하여 도구 없이 설치할 수 있습니다.

설치 순서

권장되는 설치 순서는 안전성과 치수 정확성을 모두 보장합니다.

1. 도리선 표시 지정된 간격으로 기본 프레임 멤버에.
2. 브래킷 설치 각 도리 지지점에서 ±3mm 이내의 레벨 정렬을 보장합니다.
3. C-도리 배치 열린 쪽이 일관되게 향하도록 브래킷에 고정합니다(브리지 부착을 용이하게 하기 위해 일반적으로 지붕 도리의 경우 아래쪽).
4. 도리를 브래킷에 볼트로 고정 와셔와 함께 M12 또는 M16 볼트를 사용합니다. 토크는 50–70 N·m입니다.
5. 브리징 설치 도리 라인을 안정화하기 위해 지붕이나 벽 클래딩을 적용하기 전에.
6. 정렬 확인 : 도리 윗부분은 고정 하중 하에서 L/360 편향 한계 내에서 수평을 이루어야 합니다.

산업 부문 전반의 애플리케이션

C자형 강철 도리 다양한 건설 유형에 걸쳐 배포되며 각각 고유한 성능 요구 사항을 부과합니다.

산업 플랜트 및 창고

제조 및 보관을 위해 사전 설계된 강철 건물에서 C-퍼린은 사다리꼴 지붕 시트와 벽 클래딩 패널을 지원합니다. 일반적인 베이 폭 6~8미터 C200 또는 C250 도리 용량과 완벽하게 일치합니다. C-퍼린(C200×1.5mm)의 경량 특성은 대략 4.5kg/㎡ ) 설치 중 크레인 수요를 줄이고 기본 프레임의 전체 고정 하중을 낮춥니다 [^101^].

물류센터 및 유통허브

현대 물류 시설에는 넓은 간격과 높은 처마 높이가 필요합니다. 기본 프레임은 주 지붕에 Z-purlin을 사용하는 경우가 많지만 C-purlin은 자주 지정됩니다. 메자닌 바닥, 캐노피 및 칸막이벽 스팬이 더 짧고 하중이 더 가벼운 곳. 설치가 간편하여 빠른 개발 과정에서 프로젝트 납품이 가속화됩니다.

태양광 지원 시스템

C-도리(C-purlin)는 지상 장착형 태양전지 어레이 및 옥상 PV 설치에 선호되는 프레임 요소로 등장했습니다. 개방형 채널 프로파일은 태양광 패널 레일용 볼트 체결 클램프 연결을 쉽게 수용하며 아연 도금 코팅은 수십 년 동안의 실외 노출을 견딥니다. 표준 C150 또는 C200 섹션 1.5~2.0m 간격 일반적인 PV 모듈 크기 1.0m × 2.0m에 대해 적절한 지원을 제공합니다.

농업 및 농촌 건물

농장 건물, 장비 창고 및 가축 보호소는 C-Purlin의 비용 효율성과 내식성의 이점을 누리고 있습니다. 이러한 용도에서 C100 또는 C150 단면은 중간 경간으로 재료비를 최소화하면서 금속 지붕에 충분한 용량을 제공합니다. 는 40년의 서비스 수명 아연도금 C-도리의 비율은 유지 관리 접근이 제한될 수 있는 시골 환경에서 장기적인 가치를 제공합니다[^96^].

품질 관리 및 규정 준수 표준

C-purlin 성능을 보장하려면 공급망 전체에서 인정된 재료 및 설계 표준을 준수해야 합니다.

재료 및 디자인 코드

C-purlin 설계 및 제조에는 다음 표준이 적용됩니다.

• AS/NZS 4600:2018 (호주/뉴질랜드): 냉간 성형 강철 구조물 설계 코드. 도리 용량 계산에 널리 참조됩니다.
• ASTM A1003/A1004 (미국): 냉간 성형 프레임에 사용되는 강판의 표준 사양입니다.
• EN 1993-1-3 (유럽): 냉간 성형된 얇은 게이지 부재 및 시트에 대한 Eurocode 3 설계 규칙.
• GB/T 2518 (중국) : 연속 용융 아연 도금 강판 및 스트립에 대한 표준입니다.

공장 품질 보증

평판이 좋은 제조업체는 다음 검사 프로토콜을 사용하여 ISO 9001 품질 관리 시스템을 구현합니다.

1. 들어오는 코일 검사 : 밀인증서에 대한 항복강도, 도금량, 두께 허용차 등을 검증합니다.
2. 공정 중 모니터링 : 2시간마다 롤포밍 치수를 확인하십시오. 프로파일 정확도를 유지하려면 롤러 간격을 조정하십시오.
3. 홀 펀칭 검증 : go/no-go 게이지를 사용하여 홀 중심, 직경, 가장자리 거리를 확인합니다.
4. 최종검사 : 모든 묶음의 길이, 직진도, 표면 조도를 측정합니다. 코팅이 손상되었거나 치수가 부적합한 부품은 거부합니다.
