강철 바닥 데크 Manufacturer

강철 바닥 데크는 양각 리브와 홈이 있는 냉간 성형 아연 도금 강철 시트입니다. 영구 거푸집 공사와 복합 보강재 모두 콘크리트 바닥 석판에. 철골 구조 프레임워크와 통합되면 임시 목재나 합판 거푸집이 필요하지 않으며 현장 노동력을 다음과 같이 줄입니다. 40~60% , 우수한 강성과 하중 지지력을 갖춘 복합 바닥 시스템을 만듭니다. 재료 활용률은 일반적으로 다음과 같습니다. 70~80% 다층건물, 물류창고, 대규모 상업시설에 경제적으로 최적의 솔루션입니다.

탈착식 거푸집을 사용하는 전통적인 현장 타설 콘크리트 슬래브와 달리 강철 데크는 완성된 슬래브에 내장되어 바닥 바닥의 인장 보강에 적극적으로 참여합니다. 이러한 이중 기능 특성으로 인해 강철 데크가 북미, 유럽 및 아시아 전역의 현대 강철 구조물 건설에서 표준 관행이 되었습니다.

주요 기술 매개변수 및 명명 규칙

강철 바닥 데크 제품은 중요한 기하학적 치수를 인코딩하는 표준화된 명명 시스템을 따릅니다. 정확한 사양과 조달을 위해서는 이 규칙을 이해하는 것이 필수적입니다.

모델 번호 디코딩

다음과 같은 일반적인 모델 명칭은 YX 51-253-760 세 가지 수치 구성 요소로 분류됩니다.

• 51 — 리브 높이(밀리미터)(파도). 이는 복합 작용 깊이와 전체 슬래브 두께를 결정합니다.
• 253 — 밀리미터 단위의 웨이브 피치(인접한 리브 사이의 중심 간 거리). 이는 데크의 스패닝 기능과 콘크리트 그립에 영향을 미칩니다.
• 760 — 유효 적용 폭(밀리미터). 이는 각 시트가 겹친 후 바닥 면적에 기여하는 순 너비입니다.

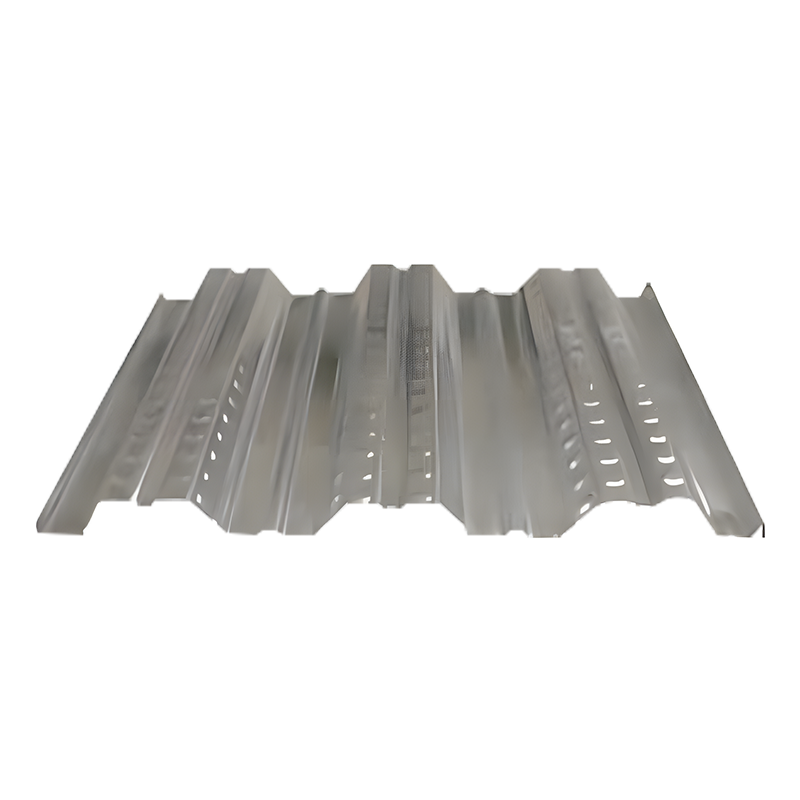

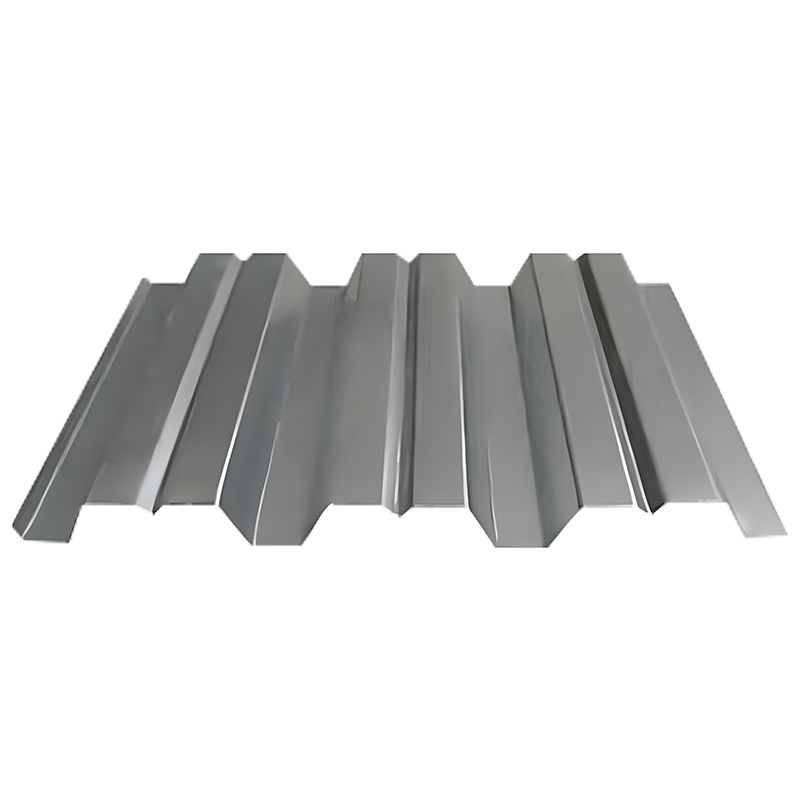

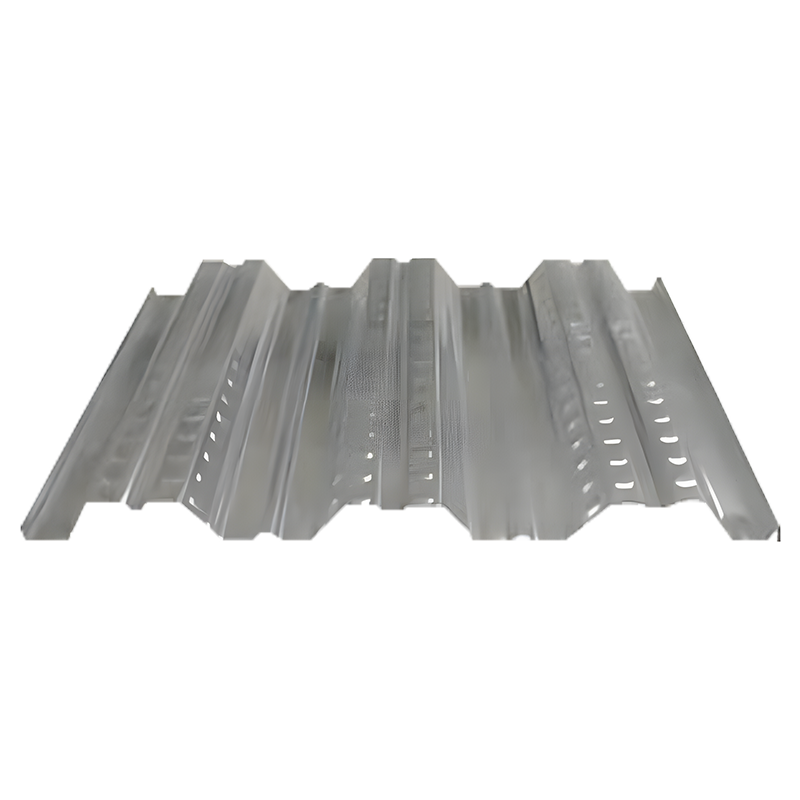

예를 들어, YX 51-253-760 하이리브 하중을 견디는 강철 바닥 데크는 51mm 웨이브 높이, 253mm 웨이브 피치, 760mm 유효 커버리지 폭 펼친 폭이 1000mm이고 재료 활용률이 76%입니다. 이 모델은 하중 용량과 건설 속도가 모두 중요한 다층 및 고층 강철 구조물 건물을 위해 특별히 설계되었습니다.

중요 치수 사양

모델 코드 외에도 여러 매개변수가 구조 성능을 제어합니다.

• 기본 강철 두께 : 표준 하중 지지 용도의 경우 일반적으로 0.8–1.5mm; 견고한 산업용 바닥재에는 최대 2.0mm가 필요할 수 있습니다.
• 펼친 너비 : 롤 성형 전의 플랫 시트 폭은 일반적으로 1000mm 또는 1250mm로 코일 선택 및 폐기물 최소화를 결정합니다.
• 자재 활용률 : (유효 적용 폭 / 펼쳐진 폭) × 100%로 계산됩니다. 비율이 높을수록(75~80%) 재료 사용이 더 효율적이고 평방미터당 철강 소비량이 낮다는 의미입니다.

제품 범위 및 애플리케이션 매칭

강철 바닥 데크는 단일 제품이 아니라 다양한 구조적 요구 사항에 최적화된 프로파일 제품군입니다. 올바른 프로필을 선택하면 안전성과 비용 효율성이 모두 보장됩니다.

높은 립과 낮은 립 프로필

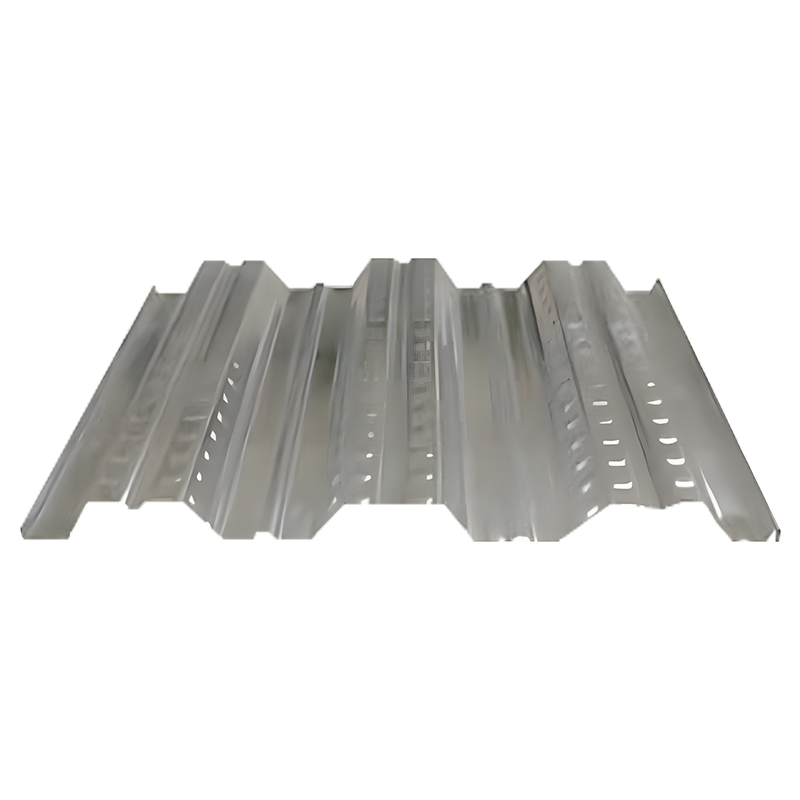

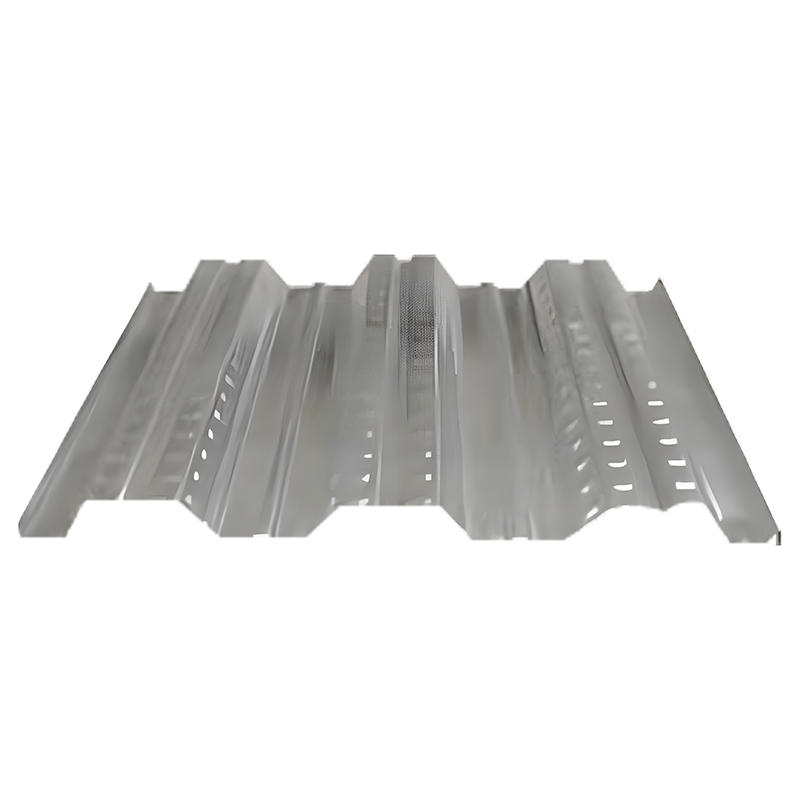

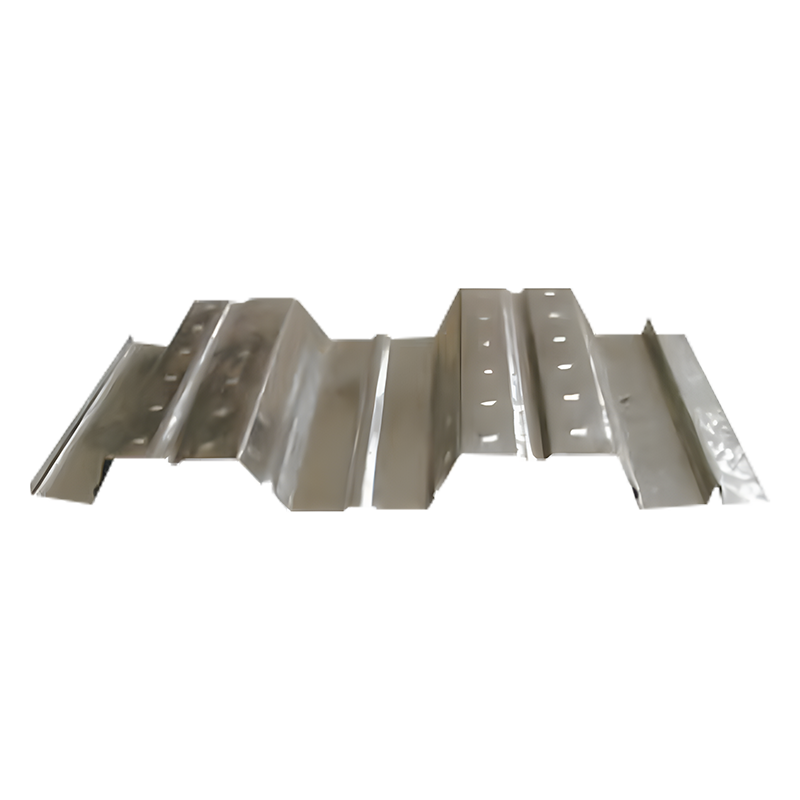

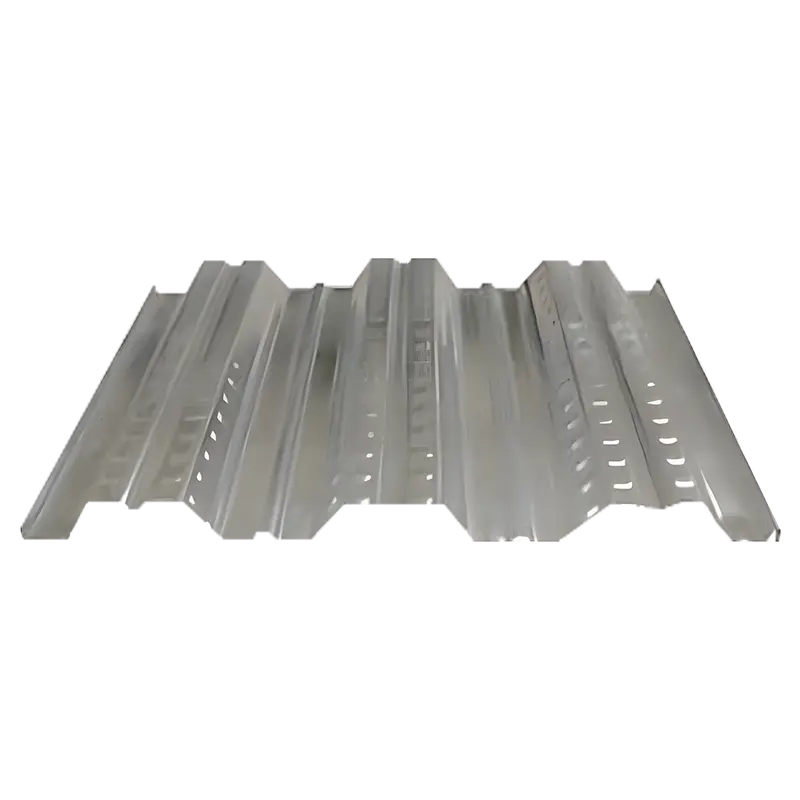

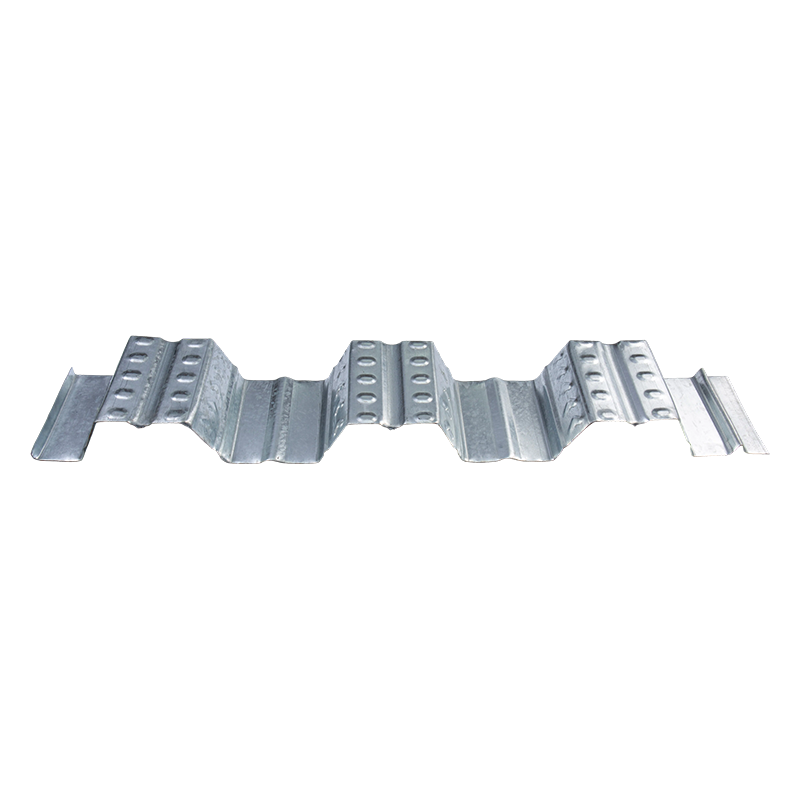

하이리브 데크 (리브 높이 ≥50mm, 예: YX 51-253-760 및 YX 75-293-880)은 더 깊은 콘크리트 매립과 뛰어난 복합 결합 강도를 제공합니다. 이러한 프로파일은 활하중이 초과되는 다층 건물 및 중공업 바닥에 필수적입니다. 5kN/m² . 증가된 리브 높이는 더 큰 직경의 전단 스터드를 수용하여 강철-콘크리트 인터페이스 용량을 향상시킵니다.

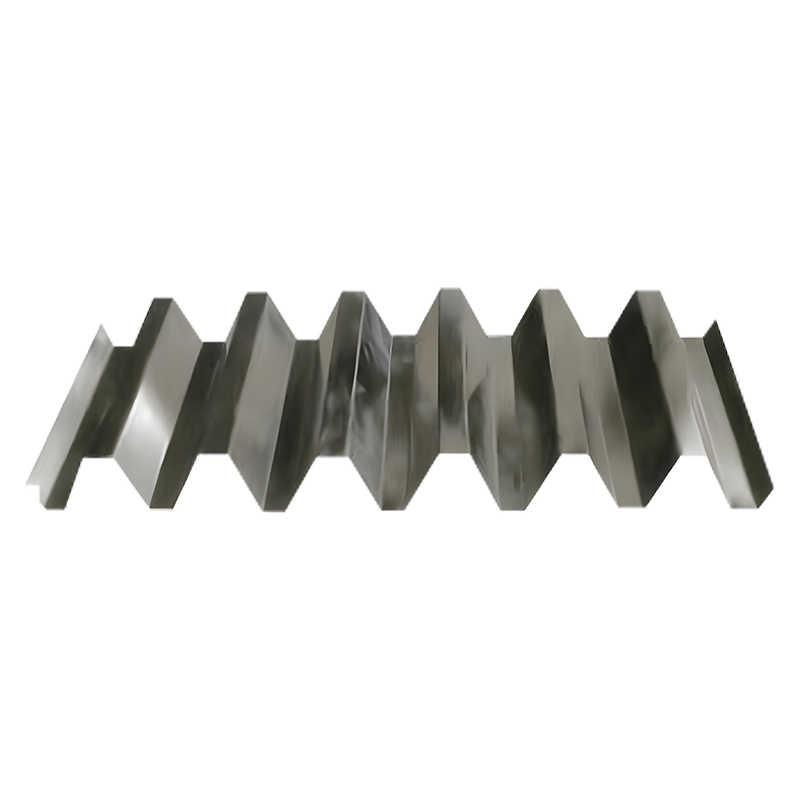

낮은 골대 데크 (리브 높이 30-40 mm, 예: YX 35-125-750)은 더 가볍고 경제적이며 적당한 하중 요구 사항이 있는 사무실 건물, 소매 공간 및 메자닌에 적합합니다. 감소된 프로파일 깊이로 인해 전체 슬래브 두께가 더 얇아지고 바닥에서 바닥까지의 높이와 구조적 무게가 최소화됩니다.

복합작용과 구조적 성능

강철 바닥 데크의 주요 엔지니어링 장점은 현장 타설 콘크리트로 복합 슬래브를 형성할 수 있다는 것입니다. 이러한 복합 거동은 비복합 시스템에 비해 바닥 용량을 크게 증가시킵니다.

복합결합의 메커니즘

세 가지 메커니즘이 효과적인 복합 작업을 보장합니다.

1. 기계적 인터록 : 데크 표면에 엠보싱 처리된 홈과 딤플이 경화된 콘크리트와 물리적인 접착력을 형성하여 수평 미끄러짐을 방지합니다.
2. 끝 정박지 : 데크를 통해 지지 강철 빔에 용접된 전단 스터드는 세로 전단력을 전달하고 데크 시트의 끝 미끄러짐을 방지합니다.
3. 자연결합 : 철재 표면에 아연 도금 아연 코팅을 하여 콘크리트와의 화학적 접착력을 제공하여 기계적 인터록이 완전히 발달하기 전 초기 접착 강도에 기여합니다.

하중 지지 및 처짐 성능

합성 슬래브에서 강철 데크는 바닥 철근(인장 영역) 역할을 하는 반면 중립 축 위의 콘크리트는 압축에 저항합니다. 이 최적화된 응력 분포는 다음을 산출합니다.

• 스팬 대 깊이 비율 동일한 두께의 기존 철근 콘크리트 슬래브의 경우 15-20인 것과 비교하여 단순 지지 슬래브의 경우 25-35입니다.
• 처짐 감소 복합재 섹션의 관성 모멘트 증가로 인해 서비스 부하 시 30~50% 증가합니다.
• 내화성 데크 리브 위의 표준 콘크리트 덮개를 사용하면 1~2시간이 소요되며 대부분의 상업용 및 산업용 건물에 대한 건축 법규 요구 사항을 충족합니다.

재료 사양 및 제조 표준

강철 바닥 데크의 내구성과 성능은 기본 재료 선택, 코팅 시스템 및 제조 정밀도에 따라 결정됩니다.

기본 강철 및 아연 도금

기본 재료는 일반적으로 Q235 또는 Q345 구조용 강철 항복 강도는 각각 235MPa 또는 345MPa입니다. 강판은 연속 용융 아연 도금을 거쳐 아연 도금 질량을 얻습니다. ≥180g/m² (Z180 지정과 동일), 실내 환경에 대한 부식 방지 기능을 제공합니다. 화학공장이나 해안시설 등 공격적인 환경의 경우 Z275 또는 Z350 코팅(275~350g/m² 아연 질량)이 지정됩니다.

냉간 성형 및 공차

데크는 코일 스톡을 연속적으로 롤 성형하여 생산됩니다. 중요한 제조 공차는 다음과 같습니다.

• 두께 공차 : 1.0mm 이하 시트의 경우 ±0.05mm; 시트 1.0~1.5mm의 경우 ±0.08mm.
• 파도 높이 허용 오차 : ±1.0 mm로 일관된 콘크리트 피복 및 합성 깊이를 보장합니다.
• 적용 범위 폭 공차 : 시트당 ±2.0 mm로 적절한 래핑을 유지하고 여러 시트에 걸쳐 누적 오류를 방지합니다.

설치 작업 흐름 및 모범 사례

강철 바닥 데크의 전체 구조적, 경제적 이점을 실현하려면 적절한 설치가 중요합니다. 다음 작업 흐름은 품질과 안전을 보장합니다.

설치 전 준비

데크를 배치하기 전에 강철 빔 프레임워크가 완전하고 정렬되었는지 확인하십시오. 빔 상단 플랜지는 다음 범위 내에서 수평이어야 합니다. ±5mm 고르지 않은 콘크리트 두께를 방지하기 위해 데크 스팬 전체에 걸쳐. 현장 절단을 최소화하기 위해 시트 방향, 랩 위치 및 관통 구멍을 나타내는 레이아웃 도면을 준비합니다.

시트 배치 및 고정

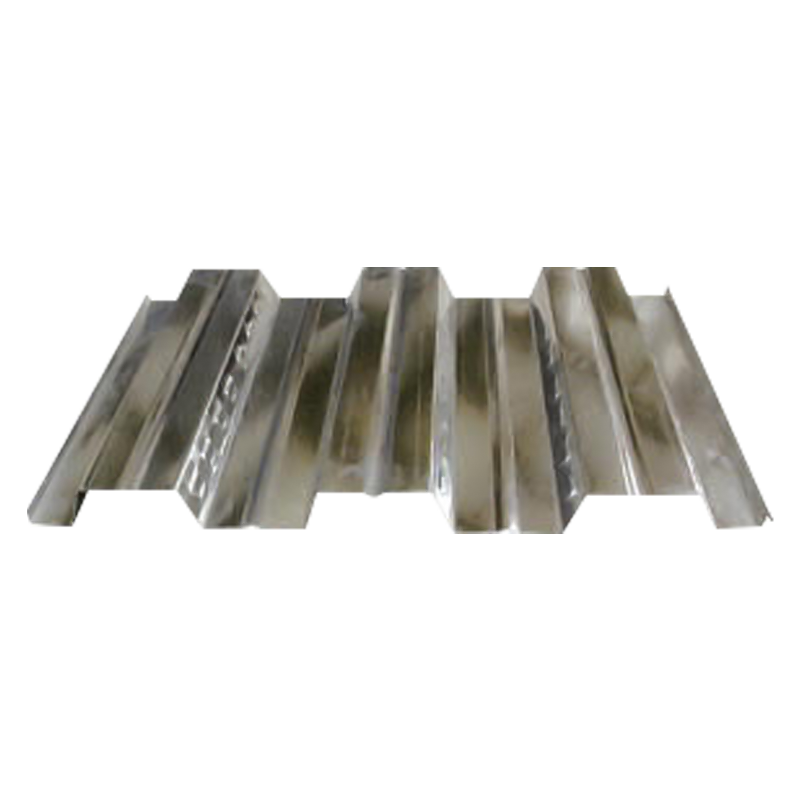

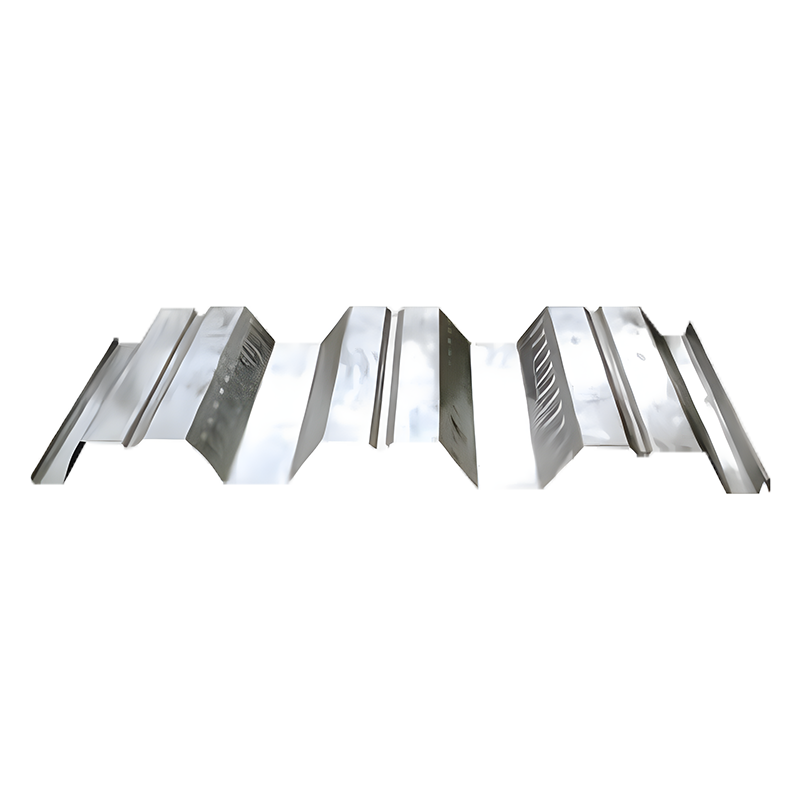

시트는 지지 강철 빔에 수직으로 놓이고, 측면 랩은 다음과 같습니다. ≥25mm 그리고 마지막 랩 ≥50mm 광선 위에. 자체 드릴링 나사 또는 용접 스터드는 데크를 빔 플랜지에 고정합니다. 300~400mm 중심 . 확장된 YX 51-304-914 프로파일의 경우 914mm 적용 폭은 측면 랩 수를 대략적으로 줄입니다. 15% 750~760mm 프로파일에 비해 설치 속도가 직접적으로 향상되고 패스너 소비가 줄어듭니다.

콘크리트 타설 및 양생

콘크리트는 일반적으로 단일 타설로 배치되어 모놀리식 거동을 보장합니다. 최소 콘크리트 강도는 C25(25MPa 실린더 강도) 표준 층의 경우; C30 이상은 중부하 산업 분야에 권장됩니다. 슬래브 두께는 강철 데크 상단에서 콘크리트 표면까지 측정되며 일반적인 값은 다음과 같습니다. 120~150mm 사무실 건물과 150~200mm 창고용. 적절한 경화 7일 하중을 가하기 전에 적절한 강도 발달을 보장합니다.

자주 묻는 질문

1. 강철 바닥 데크와 기존 거푸집의 차이점은 무엇입니까?

강철 바닥 데크는 다음과 같은 역할을 합니다. 영구 거푸집 공사 타설 후에도 콘크리트 슬라브에 매립되어 바닥보강재로서 구조강도에 적극적으로 기여합니다. 전통적인 목재 또는 합판 거푸집은 임시적이므로 콘크리트 경화 후에 제거해야 하므로 추가 노동력과 자재 낭비가 필요합니다. 강철 데크는 거푸집 제거 작업을 없애고 현장 노동력을 줄여줍니다. 40~60% , 바닥 건설 주기를 7~14일에서 3~5일 .

2.하이 립과 로우 립 스틸 데크 프로파일 중에서 어떻게 선택하나요?

선택 하이리브 데크 (리브 높이 ≥50mm) 다층 건물, 중공업 바닥 및 활하중이 초과되는 응용 분야 5kN/m² . 더 깊은 리브는 우수한 복합재 결합 강도를 제공하고 더 큰 전단 스터드를 수용합니다. 선택 낮은 골대 데크 (리브 높이 30-40 mm) 사무실 건물, 소매 공간, 중간 하중의 메자닌용. 낮은 리브 프로파일을 사용하면 전체 슬래브 두께가 더 얇아지고 구조적 무게와 바닥에서 바닥까지의 높이가 줄어듭니다.

3. 강철 바닥 데크의 일반적인 재료 활용률은 얼마입니까?

재료 활용률은 일반적으로 다음과 같습니다. 70~80% , (유효 적용 폭 ¼ 펼친 폭) × 100%로 계산됩니다. 예를 들어, YX 51-253-760 프로파일은 1000mm 펼쳐진 시트에서 760mm의 적용 범위를 가지며, 가동률 76% . 비율이 높을수록 자재 사용이 더 효율적이고 평방미터당 철강 소비량이 낮다는 것을 의미합니다. YX 51-304-914와 같은 확장된 프로파일은 914mm 적용 폭으로 훨씬 더 높은 효율성을 달성합니다.

4. 다양한 환경에 어떤 아연 코팅 사양이 필요합니까?

표준 실내 환경의 경우, Z180 (180g/m² 아연 코팅 질량)이면 충분합니다. 적당한 산업 환경이나 습한 환경의 경우 다음을 지정하십시오. Z275 (275g/m²). 화학공장, 해안시설, 부식이 심한 지역 등 공격적인 환경의 경우 Z350 장기간 내부식성을 보장하려면 (350g/m²) 또는 ZAM(아연-알루미늄-마그네슘)과 같은 특수 합금 코팅을 권장합니다.

5. 전단 스터드 없이 강철 바닥 데크를 사용할 수 있나요?

예, 경부하 적용 및 짧은 경간에서는 강철 데크가 다음과 같은 기능을 할 수 있습니다. 비복합 영구 거푸집 공사 전단 스터드 없이. 이 경우 데크는 타설 중 젖은 콘크리트와 건축 하중을 지지하지만 최종 합성 슬래브 강도에는 참여하지 않습니다. 바닥 보강은 기존 철근으로 제공해야 합니다. 복합 작용 및 최대 스팬 기능을 위해서는 전단 스터드가 필수적이며 데크를 통해 지지 강철 빔에 용접되어야 합니다.

6.어떤 콘크리트 강도와 슬래브 두께가 권장됩니까?

최소 콘크리트 강도는 C25(25MPa 실린더 강도) 표준 상업 및 주거용 층. 중장비 산업 분야, 창고 및 하중이 집중되는 지역의 경우, C30 이상 권장됩니다. 일반적인 슬래브 두께 범위는 다음과 같습니다. 120~150mm 사무실 건물에 대한 150~200mm 산업용 창고의 경우 강철 데크 상단부터 완성된 콘크리트 표면까지 측정됩니다. 전체 구조 깊이를 계산할 때 데크의 리브 높이도 포함되어야 합니다.

7. 강철 바닥 데크는 내화성에 어떻게 기여합니까?

강철 바닥 데크가 있는 복합 슬래브는 다음을 달성할 수 있습니다. 1~2시간 내화성 데크 리브 위에 표준 콘크리트 덮개가 있습니다. 콘크리트는 열 장벽 역할을 하여 화재 발생 시 급격한 온도 상승으로부터 강철 데크를 보호합니다. 내화 등급은 슬래브 두께, 콘크리트 피복 깊이 및 추가 강화 메쉬의 유무에 따라 달라집니다. 더 높은 화재 등급(2~4시간)의 경우 추가 보강 및 콘크리트 피복 증가가 필요할 수 있습니다.

8. 설치 중 주요 품질 관리 점검은 무엇입니까?

중요한 설치 점검에는 다음이 포함됩니다. ±5mm ; 측면 랩 보장 ≥25mm 그리고 마지막 랩 ≥50mm ; 패스너 간격 확인 300~400mm 중심 ; 누적 너비 오류를 방지하기 위해 시트 정렬이 올바른지 확인합니다. 부식 방지를 손상시킬 수 있는 코팅 손상을 검사합니다. 타설 후 콘크리트 두께, 양생시간 확인 7일 minimum 및 슬래브 평탄도 공차.
