클린룸 시스템에서 도어는 단순히 인력과 자재를 위한 통로가 아닙니다. 압력 차등 기울기를 유지하고, 입자 유입을 방지하고, 교차 오염을 방지하는 중요한 노드 . 명확한 결론은 다음과 같습니다. 자격을 갖춘 청정실 문 기밀성(공기 누출 ≤0.3m³/(h·m²) @100Pa), 사이클 수명(≥500,000회 작동), 항균/부식 저항, 지능형 인터록 제어 등 네 가지 요구 사항을 동시에 충족해야 하며, 이러한 영역 중 어느 하나라도 실패하면 청결도 상실로 이어질 수 있으며 종종 벽면 패널 누출보다 더 심각한 결과를 초래할 수 있습니다. . 다음은 핵심 성능 지표, 도어 구조 및 재료, 밀봉 시스템, 보기 창 설계, 하드웨어 선택 및 설치 승인 등 6가지 측면에서 심층적인 기술 참조를 제공합니다.

핵심 성능 지표: 클린룸 도어의 4가지 주요 기술 매개변수

클린룸 도어의 성능은 직접적으로 정량화되고 평가될 수 있습니다. 다음은 업계에서 인정하는 4가지 핵심 지표입니다.

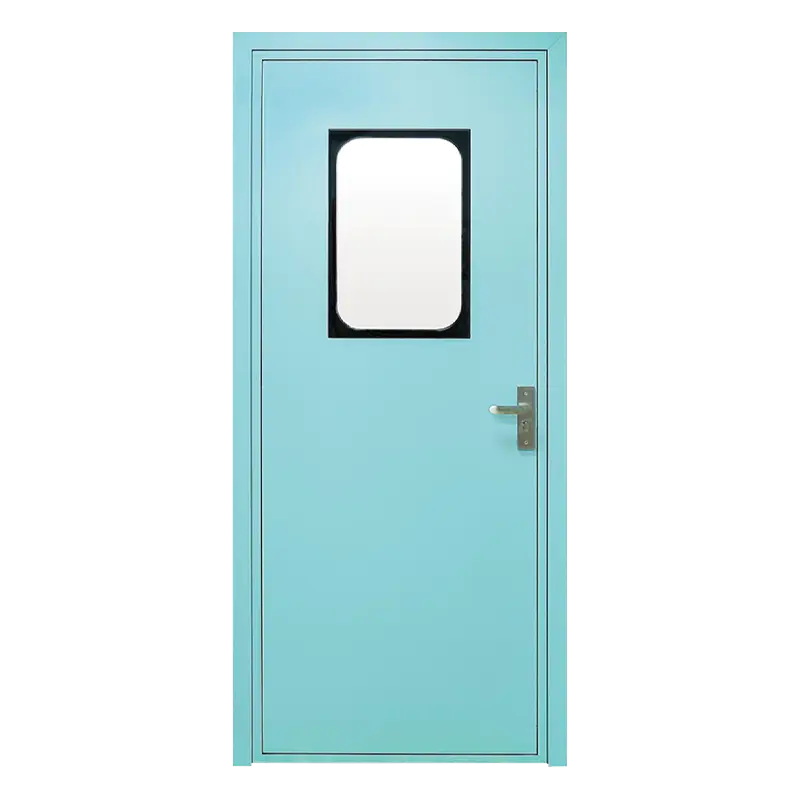

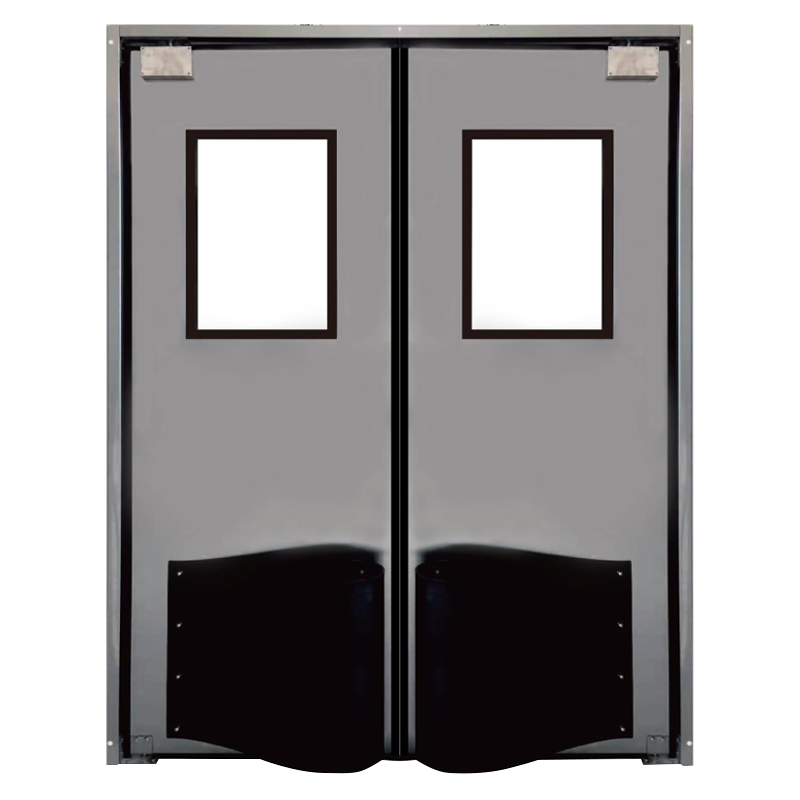

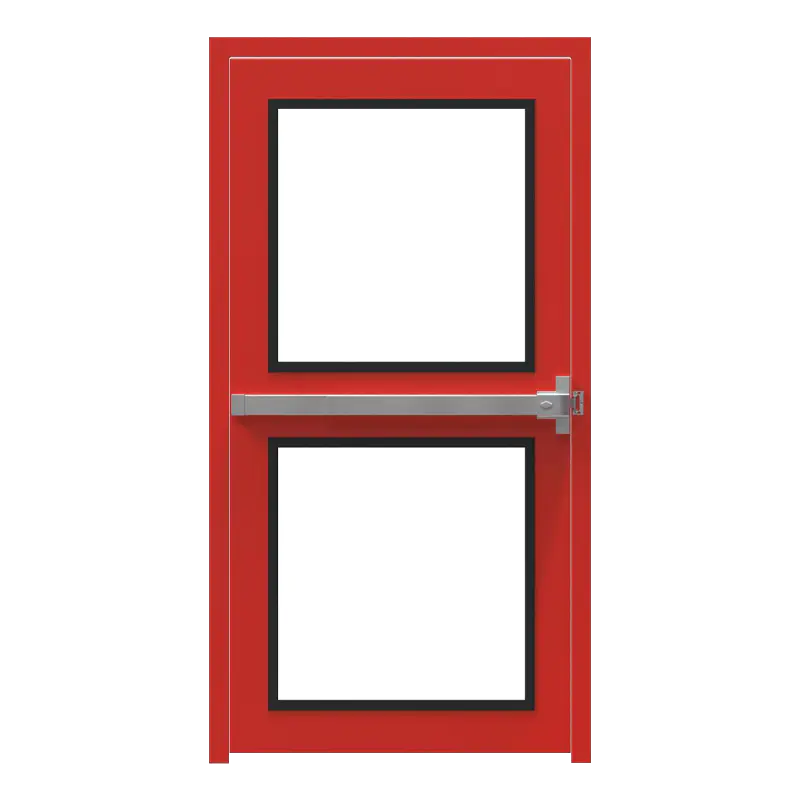

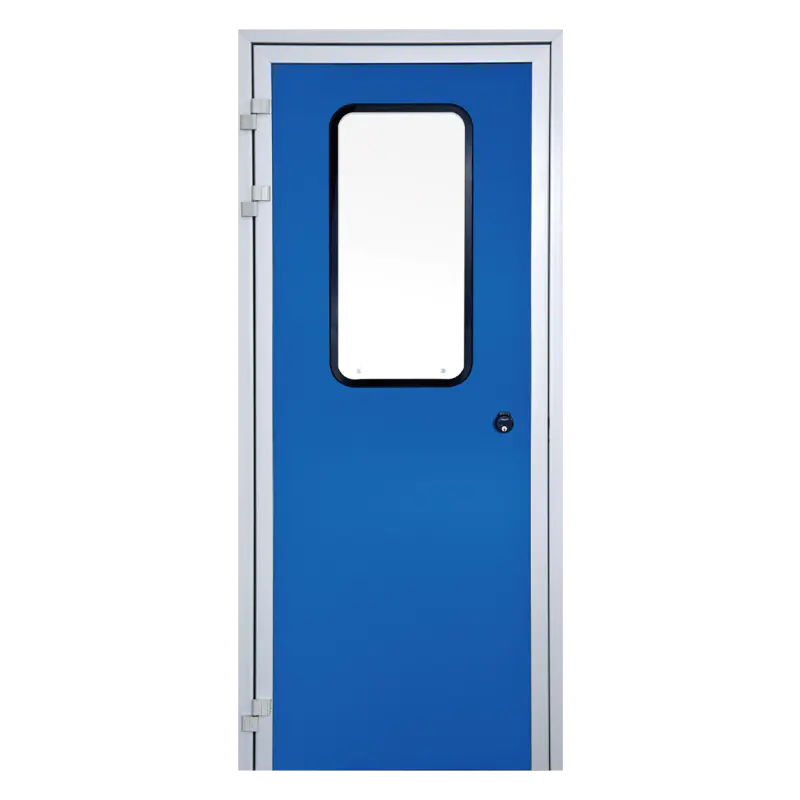

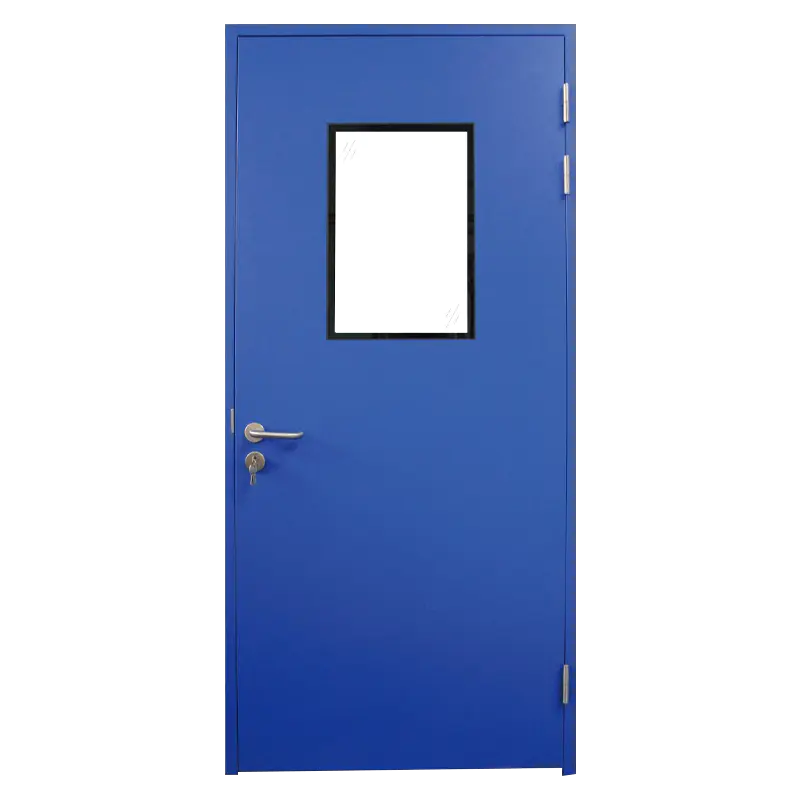

도어 구성 및 재료: 세 가지 주요 유형의 성능 비교

클린룸 도어 주로 적용 시나리오와 청결도 수준에 따라 세 가지 유형으로 나뉩니다.

밀봉 시스템: 기밀성을 보장하는 5가지 방어선

클린룸 도어의 밀봉 성능은 핵심 가치입니다. 완전한 밀봉 시스템은 다음 5개 층으로 구성됩니다.

1. 3면 자기 밀봉 스트립 : 도어 프레임의 상단 및 양측면에 설치되며, 의료용 실리콘 또는 EPDM , 자기 인력이 ≥3kg/m 입니다. 도어가 닫혀 있을 때 2~3mm의 씰 압축으로 닫힘 현상 없이 씰링이 보장됩니다.
2. 하단 자동 드롭 씰(스윕 스트립) : 닫으면 자동으로 내려가 바닥에 밀착되고(낙하 높이 ≥15mm, 바닥과의 간격 ≤1mm) 열면 자동으로 올라갑니다. 에이 이중 행 브러시 고무 스크레이퍼 밀봉과 내마모성을 모두 위해 조합을 권장합니다.
3. 숨겨진 바닥 밀봉 메커니즘 : 무균 구역의 경우 공압식 또는 전자기식으로 구동되는 숨겨진 밀봉 스트립을 사용하여 먼지가 쌓이는 구성 요소가 노출되는 것을 방지하고 GMP no dead-corner 요구 사항을 충족하는 것이 좋습니다.
4. 임계값 설계 : 클린룸 도어가 우선시되어야 합니다. 임계값이 없거나 램프 유형 임계값 카트 통과가 용이하도록 디자인(높이 15mm 이하). 문지방이 없는 설계의 경우 바닥은 바닥 씰이 바닥에 직접 닿아 지속적으로 평평해야 합니다.
5. 투시창 밀봉 : 창 둘레에는 유리와 도어 패널 사이에 틈이 없도록 내부 실리콘 실런트(지속 충진)와 외부 EPDM 개스킷의 이중 밀봉이 있어야 합니다.

기밀성 인정 기준 : 차압 50Pa에서 도어 전체의 공기 누출은 0.3m²/(h·m²) 이하이어야 합니다. 씰 노화 및 설치 결함을 확인하려면 연기 튜브를 사용한 반기별 연기 추적기 테스트를 권장합니다.

투시창 디자인: 결로 방지 및 구조적 신뢰성

클린룸 도어의 투시창은 단순한 창문이 아닌 기밀성에 취약한 지점이기도 합니다. 고품질 투시창의 설계 기준은 다음과 같습니다.

• 유리 구성 : 이중 강화유리 단층 두께 ≥4mm 및 총 두께 ≥20mm. 강화유리는 일반 유리보다 충격 강도가 3~5배 더 강하고 무딘 입자로 부서져 안전합니다.
• 결로방지 설계 : 유리층 사이에 6~12mm의 에어 갭이 있고, 빈 공간은 다음과 같은 물질로 채워져 있습니다. 아르곤 가스(농도 ≥90%) 및 분자체 건조제 , 온도 차이 ≥15°C에서 내부 응축이 발생하지 않도록 보장합니다. 냉장 보관 클린룸의 경우 전기 가열 유리(50-100W/m²)를 권장합니다.
• 밀봉 공정 : 지속적인 실리콘 실런트 충진 유리 둘레와 도어 패널 사이, 조인트 폭 8-12mm 및 깊이 ≥5mm. 먼지가 쌓이는 미세한 틈으로 인해 트림 스트립 개스킷의 사용이 금지됩니다.
• 코너 처리 : 모서리 안쪽 창틀에는 R≥5mm 둥근 전환 또는 먼지가 쌓이고 청소하기 어려운 90° 모서리를 피하기 위해 45° 연귀 모서리;
• 안전 액세서리 : 물류 통로 등 영향이 큰 지역의 경우, 스테인리스 스틸 메쉬 또는 투명 폴리카보네이트 가드 플레이트 유리 외부에 설치해야 하며, 깨지지 않고 50줄의 충격 에너지를 견딜 수 있어야 합니다.

상대 습도가 75% 이상이거나 온도 차이가 15°C 이상인 클린룸에서는 표준 이중 유리로 인해 내부 응결이 발생할 수 있습니다. 아르곤 충전 Low-E 코팅 유리 선택해야 합니다. 건조제는 일반적으로 3~5년 동안 지속되며 그 이후에는 교체 또는 유지 관리가 필요합니다.

하드웨어 및 액세서리: 세부 사항이 신뢰성을 결정합니다

하드웨어 청정실 문 내구성, 청결성 및 내부식성에 대한 요구 사항을 동시에 충족해야 합니다. 주요 구성 요소 선택 권장 사항은 다음과 같습니다.

지능형 제어 및 인터록 시스템

높은 수준의 클린룸(ISO 5-7)에서 지능형 도어 제어는 교차 오염을 방지하는 핵심 기술입니다. 주요 기능은 다음과 같습니다:

• 전자 인터록 : 에어록의 두 문은 동시에 열 수 없으며, 인터록 응답 시간은 0.5초 이하입니다. 한쪽 도어가 90° 이상 열리면 다른 쪽 도어가 자동으로 잠기므로 압력 구배가 중단되는 것을 방지할 수 있습니다.
• 액세스 제어 통합 : BMS와 통합되어 카드 스와이프, 지문 또는 얼굴 인식을 지원합니다. 인식 시간 1초 이하, 인식 장치 표면에 항균 코팅 적용
• 차압 모니터링 : 소형 차압 센서를 도어 프레임에 통합하여 인접한 방 간의 압력 차이를 실시간으로 표시할 수 있습니다(범위 0-125Pa, 정확도 ≤±1Pa). 차압이 설정점(예: 5Pa) 아래로 떨어지면 청각/시각 경보;
• 타이머 제어 : 물류 도어는 열림 지연(10-30초)으로 설정될 수 있습니다. 설정된 시간 이후에도 문이 열려 있으면 시스템이 자동으로 문을 닫거나 경보를 울려 차압 손실을 방지합니다.
• 씰 상태 모니터링 : 고급 지능형 도어에는 자기 스위치나 근접 센서가 장착되어 도어가 완전히 닫히지 않았을 때 중앙 제어실에 경보 신호를 보내고 BMS를 통해 이벤트를 기록할 수 있습니다.

인터록 논리 요구 사항: 재료 에어록의 경우 외부 문을 먼저 열고 재료를 배치한 후 외부 문을 닫은 다음에만 내부 문을 열 수 있습니다. 두 문이 동시에 열려서는 안 됩니다. 전자 인터록 시스템 신뢰성은 MTBF ≥50,000시간을 달성해야 합니다. 안전성과 신뢰성을 보장하기 위해 매월 인터록 기능 테스트를 권장합니다.

설치 및 승인: 9가지 주요 현장 통제 지점

클린룸 도어의 설치 품질은 장기적인 성능과 청결 효율성에 직접적인 영향을 미칩니다. 다음은 현장 승인을 위한 9가지 주요 검사 지점입니다.

1. 도어 프레임 수직 : 수직 편차 ≤2mm/m, 수평 편차 ≤1.5mm/m;
2. 도어 리프와 프레임 사이의 간격 : 균일하고 3mm 이하, 간격 변화 1mm 이하;
3. 씰 압축 : 도어가 닫혀 있을 때 씰 압축은 원래 두께의 20%-30%입니다(일반적으로 측정된 값은 2-3mm).
4. 하단 씰 테스트 : 문이 닫힌 상태에서 0.1mm 필러 게이지를 사용하여 문 바닥과 바닥 사이의 간격을 확인하십시오. 삽입 깊이가 50mm 이하이거나 삽입할 수 없어야 합니다.
5. 기밀성 테스트 : 연기 튜브를 사용하여 문 틈 주변에 연기를 방출합니다. 내부에 연기 침투가 보이지 않아야 합니다(추적 방법). 또는 50Pa에서 공기 누출이 0.3m³/(h·m²) 이하인 차압 누출 감지를 사용하십시오.
6. 개폐력 테스트 : 힘 게이지를 사용하십시오. 개방력은 50N 이하, 폐쇄력은 30N 이하입니다.
7. 인터록 기능 테스트 : 2개의 도어 인터록 시나리오를 시뮬레이션하여 하나의 도어가 완전히 열렸을 때 다른 도어는 실제로 열릴 수 없는지 확인합니다.
8. 비상 탈출 테스트 : 전원이 꺼진 상태에서 내부에서 도어를 엽니다. 개방력은 67N 이하, 출구 경로는 막히지 않습니다.
9. 표면 품질 : 도어 패널 표면에 긁힘, 찌그러짐, 녹 얼룩이 없습니다. 코팅 접착력 ≥1 등급 (크로스 컷 테스트); 스테인레스 스틸 패널 Ra≤0.4μm.

A 분기별 점검제도 씰 노후화/균열, 힌지 느슨함, 도어 클로저 속도 조정 및 인터록 시스템 감도에 초점을 맞춰 권장됩니다. 클린룸 도어가 최적의 밀봉 상태를 유지하도록 수리 또는 교체를 통해 문제를 즉시 해결하십시오.
