OEM/ODM Fan Filter Unit
홈 / 제품 / 클린룸 시스템 / FFU 단위

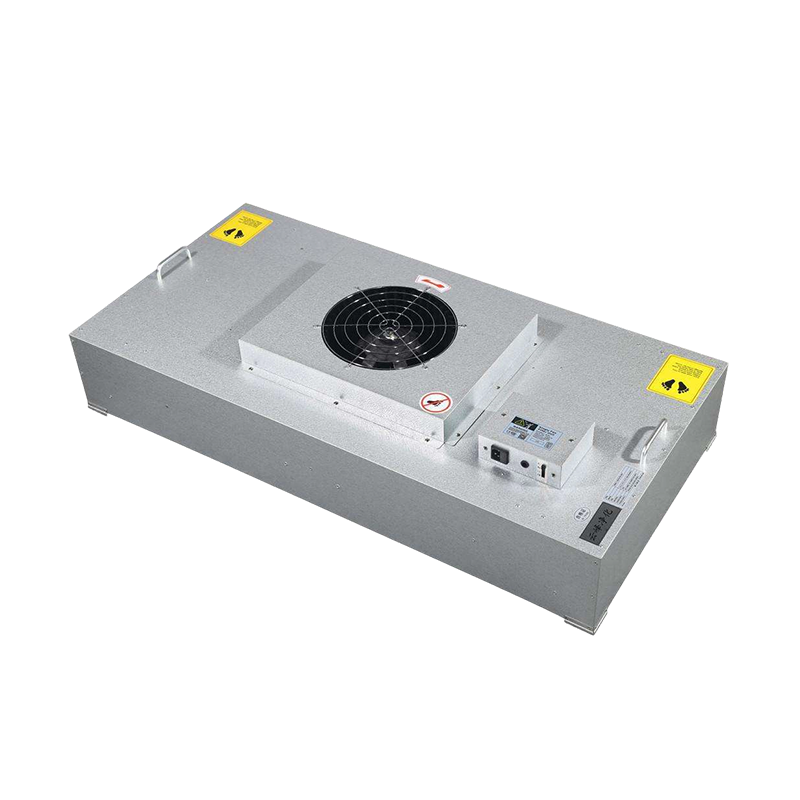

FFU Unit Manufacturer

제품 특징:
팬은 긴 수명, 저소음, 유지 관리가 필요 없는 작동, 저진동 및 무단계 속도 제어 기능을 갖춘 독일 EBM 직접 구동 고효율 원심 팬을 사용합니다. 팬은 안정적이며 작동 수명이 50,000시간 이상입니다.
특히 모듈식 초청정 생산 라인에 적합하며 공정 요구 사항에 따라 개별적으로 사용하거나 직렬로 연결하여 클래스 100 조립 라인을 구성할 수 있습니다.
하우징은 스테인레스 스틸, 알루미늄 합금 또는 냉간 압연 강판으로 제작되어 경량, 내식성, 녹 방지 및 미려한 디자인을 제공합니다.
공장을 떠나기 전에 각 제품은 품질을 보장하기 위해 미국 연방 표준 209E에 따라 입자 계수기를 사용하여 개별적으로 스캔하고 테스트됩니다.
옵션 액세서리:
에너지 절약, 중앙 집중식 컴퓨터 제어, 안정적인 작동, 저소음 및 디지털 속도 제어 기능을 갖춘 독일 EBM DC 팬. 고효율 필터의 초기 저항 하에서 에너지를 50% 이상 절약할 수 있어 운영비가 저렴합니다. 한 대의 컴퓨터로 약 8000개에 달하는 팬의 작동, 속도 조정, 상태 모니터링을 중앙에서 제어할 수 있습니다.
ULPA 초고효율 필터.
원형 덕트 인터페이스.

제품 카테고리

  1. 클린룸 시스템
    1. 클린룸 패널
    2. 클린룸 알루미늄 프로파일
    3. 클린룸 도어
    4. 클린룸 창문
    5. 에어샤워
    6. 클린룸 통과 창
    7. FFU 단위
    8. 클린룸 에어 필터
  2. 철강 구조 시스템
    1. 컬러 코팅 강철 프로파일 시트
    2. 강철 바닥 데크
    3. 컬러 강철 샌드위치 패널
    4. C자형 강철 도리
  3. 임시 건물 시스템

인기 제품

  • FFU 단위

    FFU 단위
    제품 특징: 팬은 긴 수명, 저소음, 유지 관리가 필요 없는 작동, 저진동

카이저 소개

Kaisier, 지구를 청소하다 기술로 내일을 강화하다

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
회사 프로필
명예 증서
  • ISO 9001
  • ISO 14001
  • ISO 45001

관련 제품

최신 뉴스

메시지 피드백

FFU 단위 Industry knowledge

클린룸 시스템에서는 FFU (Fan Filter Unit)은 팬과 고효율 필터를 일체화하여 천장 그리드에 직접 장착하여 깨끗한 공기를 공급하는 핵심 장치입니다. 명확한 결론은 다음과 같습니다. FFU의 에너지 효율성, 소음 수준, 서비스 수명 및 제어 방법은 클린룸의 운영 비용과 청결 안정성을 직접적으로 결정합니다. EC 브러시리스 DC 팬과 H14 고효율 필터가 장착된 FFU는 정격 공기 흐름에서 기존 AC 팬 장치에 비해 에너지 소비를 50% 이상 줄이고 소음 수준을 52dB 이내로 유지하며 중앙 집중식 모니터링 및 그룹 제어 기능을 제공합니다. . 다음은 팬 유형, 여과 시스템, 하우징 구성, 지능형 제어 및 선택 매개변수의 5가지 차원에 대한 심층적인 기술 참조를 제공합니다.

팬 유형: EC 팬과 AC 팬의 종합 비교

팬은 FFU의 핵심 구성 요소로서 에너지 소비, 소음 수준 및 서비스 수명을 직접적으로 결정합니다. 두 가지 주요 팬 유형에 대한 자세한 비교는 다음과 같습니다.

표 1: EC 브러시리스 DC 팬과 AC 팬의 성능 비교
성능 매개변수 EC 브러시리스 DC 팬 AC 팬(기존) 장점 비교
모터 효율(%) ≥70% 40-50% EC는 에너지 소비를 40% 줄입니다.
속도 제어 방법 0-10V/PWM/RS485 무단계 변압기/트라이액(스텝형 또는 제한형) EC는 더 부드럽고 더 넓은 제어 범위를 제공합니다.
소음 수준(dBA) 48-52 @ 정격 공기 흐름 55-62 @ 정격 공기 흐름 EC는 3-10dB 더 조용합니다.
설계 수명(시간) ≥80,000 (예: 독일 EBM) 50,000-60,000 EC 수명 30-60% 길어짐
유지 보수 요구 사항 유지 관리가 필요 없음(브러시리스) 카본 브러쉬/커패시터 교체 EC는 유지 관리가 필요하지 않습니다.
상대 비용 기준선 30-50% 기준선 EC 투자 회수 기간은 대략입니다. 1~2년

여과 시스템: HEPA 대 ULPA 선택 및 누출 테스트

FFU의 필터는 공급되는 공기의 청정도 수준을 결정합니다. 다양한 필터 등급에 대한 기술 매개변수 및 적용 시나리오는 다음과 같습니다.

표 2: FFU의 일반 필터 등급 비교
필터 등급 효율(@0.3μm) 초기 저항(Pa) 해당 청정도 등급 일반적인 응용 분야
H13 (헤파) 99.97% 180-220 ISO 7-8(클래스 10,000/100,000) 전자제품 조립, 식품 포장
H14 (헤파) 99.995% 220-280 ISO 6(클래스 1,000) 제약 GMP, 의료기기
U15 (ULPA) 99.9995% 250-320 ISO 5(클래스 100) 반도체 리소그래피, BSL 연구소
U17 (ULPA) 99.999995% 300-380 ISO 4-5(클래스 10/100) 첨단 반도체, 나노기술

주택 구조 및 재료: 경량성과 내식성의 균형

FFU 하우징에는 스테인리스강, 알루미늄 합금, 냉간 압연강 등 세 가지 재료가 일반적으로 사용됩니다. 자세한 비교는 아래와 같습니다.

표 3: FFU 하우징 재료 비교
소재 중량(kg/개) 부식 저항 표면 마감 적용 가능한 시나리오 상대 비용
304 스테인레스 스틸 25-30 우수 솔질된/거울 제약, 식품, 부식성 환경 기준선 50%
알루미늄 합금 18-22 좋음 양극산화처리 전자 클린룸, 경량 애플리케이션 기준선 20%
냉연강판 분체도장 20-25 박람회 정전 스프레이(≥80μm) 일반 산업, 저예산 프로젝트 기준선

지능형 제어 시스템: 그룹 제어 및 에너지 모니터링

현대의 클린룸에서는 FFU 장치가 수만 개에 달하는 경우가 많으므로 중앙 집중식 관리를 위한 지능형 제어 시스템이 필요합니다. 제어 시스템의 핵심 기능은 다음과 같습니다.

  • 중앙 집중식 모니터링 플랫폼 : 한 대의 컴퓨터로 중앙에서 최대 1개까지 제어 가능 8,000개의 EC 팬 FFU , 각 팬의 속도, 작동 상태, 오류 경보 및 누적 런타임을 실시간으로 모니터링합니다.
  • 구역 그룹화 제어 : FFU를 지역별, 청정도별로 그룹화하여 통일된 속도 조정 및 시작/정지 제어가 가능합니다. 예를 들어, 생산 시간 동안 고속 작동, 야간 또는 비생산 시간 동안 저속 에너지 절약 모드로 자동 전환;
  • 차압 연동 : 클린룸 차압 센서에 연결되어 실내 압력이 설정점 이하로 떨어지면 자동으로 FFU 속도를 높여 압력 안정성을 유지합니다.
  • 에너지 소비 통계 및 최적화 : FFU별 누적 전력 소비량을 자동으로 계산하고, 에너지 보고서를 생성하며, 소비량이 많은 유닛을 식별하고, 운영 전략을 최적화하는 시스템입니다. EC 팬이 달성할 수 있는 50% 이상의 에너지 절감 초기 HEPA 필터 저항 하에서;
  • 원격 액세스 및 경보 : LAN이나 인터넷을 통한 원격 모니터링을 지원합니다. 팬 고장, 필터 막힘 또는 통신 중단에 대한 경보 알림(SMS/이메일/APP 푸시)을 자동으로 보냅니다.

제어 방법: EC 팬은 0-10V, PWM 또는 RS485 통신 속도 제어를 지원하며 응답 시간은 1초 이하입니다. 독일 EBM과 같은 평판이 좋은 브랜드를 선택하면 MODBUS RTU 프로토콜을 통해 호스트 컴퓨터와 원활하게 통합되는 안정적인 내장 제어 모듈이 보장됩니다.

설치 및 선택: 클린룸의 FFU에 대한 주요 적용 지침

다음은 FFU 선택 및 설치를 위한 핵심 매개변수 및 권장 사항입니다.

표 4: FFU 선택 및 적용 매개변수 권장 사항
응용 시나리오 권장 FFU 크기(mm) 정격 풍량(m³/h) 면 속도(m/s) 배열 밀도(단위/m²)
ISO 5(클래스 100) full coverage 1175×575 또는 1225×1225 1000-1500 0.35-0.45 90-100% 범위
ISO 6(클래스 1,000) partial coverage 1175×575 800-1000 0.25-0.35 20-35%
ISO 7(클래스 10,000) 1175×575 600-800 0.22-0.28 15-25%
소재/localized clean zone 610×610 또는 관례 300-600 0.35-0.50 현지화된 배열

FFU 유지 관리 및 수명주기 관리

FFU의 장기간 안정적인 작동을 보장하려면 정기적인 유지 관리가 중요합니다. 권장되는 유지 관리 일정은 다음과 같습니다.

  1. 월간 점검 : FFU 작동 상태(비정상적인 소음이나 진동 없음), 차압 게이지 판독값(초기 값 및 추세 기록), 사전 필터 먼지 축적을 확인합니다.
  2. 분기별 : 팬 임펠러와 하우징 내부를 청소합니다(보푸라기 없는 천과 이소프로필 알코올 사용). 느슨한 전기 연결이 있는지 확인하십시오.
  3. 반년마다 : FFU 출구 속도 및 균일성을 테스트합니다(최소 5개 지점 측정). 속도 편차가 ±20%를 초과하면 팬 속도를 조정하거나 필터를 검사하십시오.
  4. 매년 : PAO 누출 테스트를 수행하여 HEPA/ULPA 필터 누출이 없는지 확인합니다. 차압 센서와 제어 시스템을 동시에 교정합니다.
  5. 필터 교체 : 차압이 초기 저항의 2배에 도달하거나 PAO 누출 테스트에서 누출이 확인되면 필터를 교체하십시오. 교체 후 누출 여부를 다시 테스트하십시오.

FFU 정상적인 유지 관리 조건에서 고품질 EC 팬(예: 독일 EBM)을 장착하면 다음을 달성할 수 있습니다. 총 장치 수명은 10년 이상이며 팬 구성 요소는 80,000시간 연속 오류 없이 작동할 수 있습니다. . 각 FFU의 설치 날짜, 유지 관리 내역, 필터 교체 간격을 문서화하는 장비 기록을 구축하면 예측 유지 관리가 가능하고 청결도를 저하시킬 수 있는 갑작스러운 고장을 방지할 수 있습니다.
