녹슬지 않는 스테인레스 스틸 클린룸 패널을 선택하는 방법은 무엇입니까?

304 또는 316L 스테인레스 스틸을 표면층으로 사용하는 클린룸 패널은 클래스 A 방화 등급 코어 재료(예: 암면, 유리-마그네슘 암면 또는 알루미늄 허니콤)와 결합되어 수요가 많은 청정 환경을 위한 가장 신뢰할 수 있는 부식 방지 인클로저 솔루션을 나타냅니다. 중성 염수 분무 테스트에서 304 스테인리스강은 일반적으로 부식 없이 48~72시간을 달성하는 반면, 316L은 몰리브덴 함량으로 인해 이를 72~120시간 이상으로 연장하므로 해안 지역, 제약 시설 및 집중적인 화학 소독이 필요한 환경에 특히 적합합니다. 단일 성능 기준을 추구하기보다는 부식 등급, 화재 안전 요구 사항, 구조적 강도 및 온도 제어 요구 사항을 통합하여 선택해야 합니다.

스테인레스 스틸 표면층의 부식 방지 메커니즘 및 등급 차이

녹 방지 기능 스테인레스 스틸 청정실 패널 근본적으로 표면에 형성된 치밀한 산화 크롬 부동태 피막에서 유래합니다. 강철의 크롬 함량이 대략적으로 도달하면 12% , 이 부동태 피막은 산소와 부식성 매체가 기판과 접촉하는 것을 효과적으로 차단합니다. 유형 304 스테인리스강(06Cr19Ni10)은 표준 클린룸 환경에서 탁월한 성능을 발휘합니다. 유형 316L 스테인리스강(022Cr17Ni12Mo2), 추가 2%~3% 몰리브덴 , 내공식성 등가(PRE=%Cr 3.3×%Mo)가 크게 향상되어 염화물에 의한 틈새 부식 및 공식에 대한 저항성이 더욱 강화됩니다.

염수 분무 테스트 데이터 비교

염수 분무 시험은 스테인리스강의 내식성에 대한 중요한 가속 평가입니다. 업계에서 측정한 데이터에 따르면 다양한 재료는 중성 염수 분무(NSS, 5% NaCl, 35°C) 조건에서 상당한 성능 변화를 보여줍니다.

염수 분무 테스트에서는 자연 환경보다 부식 속도가 수십 배 빠른 매우 높은 염화물 농도를 사용한다는 점에 유의하는 것이 중요합니다. 그러므로, 72시간 염수 분무 테스트를 통과한 304 스테인리스 스틸 클린룸 패널은 일반적으로 실제 저염소 클린룸 환경에서 10년 이상의 녹 없는 서비스를 보장할 수 있습니다. 316L은 동등한 실제 조건에서 15년을 초과하는 예상 수명을 달성할 수 있습니다.

핵심 재료 선택이 전반적인 부식 방지 및 기능 성능에 미치는 영향

스테인리스강 표면층이 일차적인 방어 기능을 제공하는 반면, 핵심 재료의 물리적, 화학적 특성은 패널의 장기적인 구조적 완전성과 간접적인 부식 방지 기능에 직접적인 영향을 미칩니다. 예를 들어, 심재가 수분을 흡수하여 변형되면 패널 접합부에 균열이 발생하여 부식성 매체가 샌드위치 층에 침투할 수 있습니다. 다음 표는 네 가지 주요 핵심 소재의 포괄적인 성능을 비교합니다.

부식방지 시너지 관점에서 보면, 알루미늄 벌집 코어 소재 표면층과의 전기화학적 호환성, 비흡습성 및 섬유 이탈이 전혀 없기 때문에 고급 클린룸(ISO 클래스 1-5)에 선호되는 선택입니다. 유리-마그네슘 암면 복합 코어 무기물 특성이 부식성 부산물을 생성하지 않고 빈번한 화학적 훈증을 견딜 수 있는 제약 및 화학 응용 분야에서 탁월합니다.

제조 공정이 중요한 이유: 수동 패널과 기계 제작 패널

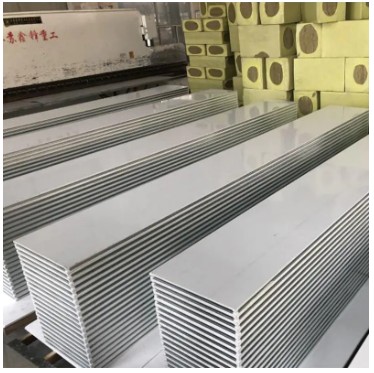

스테인레스 스틸 클린룸 패널 제조 공정에 따라 수동 및 기계 제작 유형으로 분류되며 구조적 밀봉 및 장기 부식 방지 성능에 중요한 차이가 있습니다. 기계로 만든 패널은 표면 접착, 가열, 프레싱 및 경화를 위한 자동화된 연속 라인을 통해 생산되어 극도로 높은 표면 평탄도(일반적으로 1mm/m 이하)와 수증기 및 부식성 매체가 가장자리나 이음새를 통해 코어 레이어에 침투하는 것을 효과적으로 방지하는 견고한 조인트를 달성합니다. 수동 패널은 손으로 조립해야 합니다. 비표준 크기에 대해 높은 유연성을 제공하는 반면, 조인트의 일관된 밀봉을 보장하기가 더 어렵기 때문에 습도 변동이 있는 환경에서 잠재적인 물 침투 및 부식 위험이 발생할 수 있습니다.

공정 매개변수 비교

• 기계로 만든 패널 접착제 경화 온도: 120°C~150°C 일정한 제어, 접착 경화율 >95%, 접착 강도 ≥0.15MPa
• 수동 패널 상온 경화: 주변 온도 및 습도에 따라 다르며 경화 주기가 길어지고 가장자리에 추가 실런트 도포가 필요함
• 기계로 만든 패널 치수 정밀도: 길이 공차 ±2mm, 대각선 공차 ≤3mm, 설치 간격 ≤1mm 보장

에 대한 해안 또는 고습도 클린룸 , 접합부의 부식 가능성을 최소화하려면 표면이 316L 스테인리스강인 기계로 제작된 패널을 사용하는 것이 좋습니다. 수동 패널을 사용해야 하는 경우 모든 절단된 가장자리와 연결부를 폴리우레탄 실런트로 밀봉해야 합니다.

귀하의 산업에 적합한 구성: 애플리케이션별 선택 가이드

부식 방지 클린룸 패널에 대한 우선순위는 산업마다 다릅니다. 실제 엔지니어링 경험과 업계 표준을 바탕으로 다음과 같은 목표 선택 권장 사항이 제공됩니다.

제약 및 생물학 실험실

이러한 환경에서는 과산화수소, 포름알데히드 또는 4차 암모늄염 소독제를 사용한 빈번한 공간 훈증이 필요합니다. 유리-마그네슘 암면 코어가 있는 316L 스테인리스 스틸 표면 패널을 권장합니다. 316L은 소독제의 염화물과 산성 성분에 저항하는 반면 유리-마그네슘 층은 화학적 훈증 중에 유해한 가스를 방출하거나 수분을 흡수하지 않는 무기 장벽 역할을 합니다. 제약 시설 사례 연구에 따르면 이러한 구성의 벽은 5년 간의 주간 소독 주기 동안 흠집이나 녹 얼룩이 없음 .

전자 및 반도체 워크샵

마이크로 전자공학 제조는 미립자 물질과 금속 이온 침출에 매우 민감합니다. 알루미늄 허니컴 코어가 있는 304 스테인리스 스틸 표면 권장됩니다. 알루미늄 허니컴의 100% 무섬유 특성은 먼지 원인을 제거하고 높은 평탄도(표면 변화 ≤0.5mm)가 정밀 FFU 공기 흐름 요구 사항을 충족합니다. ISO 클래스 4 이상의 클린룸에서 이 조합은 벽 입자 생성을 제어하여 0.5μm 이하의 입자 ft당 100개 미만 .

식품 가공 및 콜드체인 보관

식품 시설은 부식 방지, 단열, 방수의 균형을 맞춰야 합니다. 폴리우레탄(PU) 코어가 포함된 304 스테인리스 스틸 표면 권장됩니다. PU의 열전도율은 다음과 같습니다. 0.024W/m·K 냉장 보관 에너지 소비를 크게 줄입니다. 밀폐 셀 구조로 수증기 침투를 방지하고 장기간 결로 부착으로 인한 스테인레스 스틸 뒷면의 부식을 방지합니다. -20°C에서 50°C까지의 열 순환 테스트에서 이 조합은 코어 분쇄나 표면 박리를 나타내지 않았습니다.

해안 또는 화학 산업 플랜트

고염분 또는 산/알칼리 증기 환경은 가장 큰 재료 문제를 야기합니다. 316L 스테인레스 스틸 표면과 알루미늄 허니컴 코어 필수이며 모든 설치 나사와 알루미늄 앵글 액세서리도 갈바닉 부식을 방지하기 위해 316L이어야 합니다. 이러한 환경의 316L이라도 기계적 스크래치로 인해 잠재적으로 손상될 수 있는 패시브 필름을 복구하려면 주기적인 표면 패시베이션 처리(2~3년마다)가 필요합니다.

설치 및 유지 관리 중 녹을 방지하는 방법

고성능 스테인리스 스틸 클린룸 패널을 사용하더라도 부적절한 설치 및 유지 관리로 인해 조기 부식이 발생할 수 있습니다. 검증된 중요 관리점은 다음과 같습니다.

1. 이종 금속 간의 직접적인 접촉을 피하십시오. 갈바닉 부식을 방지하려면 스테인레스 스틸 패널과 탄소강 프레임 사이에 나일론 또는 고무 절연 패드를 사용해야 합니다. 현장 증거에 따르면 304 스테인리스강과 접촉한 분리되지 않은 탄소강은 내부에서 눈에 띄는 녹 이동을 생성할 수 있습니다. 3~6개월 습한 환경에서.
2. 모든 절단 모서리를 밀봉해야 합니다. 현장 절단은 패시브 필름을 파괴하는 버를 생성합니다. 모든 절단 부위는 스테인리스강 전용 패시베이션 페이스트로 처리하고 실리콘 실런트로 밀봉해야 합니다.
3. 세척제를 올바르게 선택하십시오. 스테인리스 스틸 표면에는 염화물 함유 세척제(예: 차아염소산나트륨)나 염산 기반 제품을 사용하지 마세요. 중성세제(pH 6~8)와 부드러운 부직포 사용을 권장합니다.
4. 배수 및 밀봉을 정기적으로 검사하십시오. 벽 베이스보드와 바닥 사이의 실런트 연결부는 부식 위험이 높은 영역입니다. 분기별 검사를 권장합니다. 갈라진 실런트는 즉시 수리하여 코어 층에 물이 축적되는 것을 방지해야 합니다.

이러한 체계적인 조치를 통해 녹슬지 않는 스테인리스 청정실 패널 까지 확장 가능 설계 수명 1.5배 , 총 수명 주기 유지 관리 비용을 크게 절감합니다.
