선택하는 방법 클린룸 시스템 ?

클린룸 시스템 선택의 핵심은 "3단계 잠금 방식"에 있습니다. 먼저 생산 공정(ISO 14644-1 표준)에 따라 청정도 수준을 결정합니다. 둘째, 현장 조건 및 확장 요구에 따라 모듈식 또는 기존 건축 방식을 선택합니다. 셋째, 산업별 요구 사항(예: 제약 GMP 준수, 전자 정전기 방지)에 맞게 특수 장비를 구성합니다. 2026년에 새롭게 구현된 GB/T 33556.1-2025 병원 클린룸 사양과 클린룸 도어에 대한 GB/T 47162-2026 일반 기술 요구 사항은 에너지 절약 설계와 지능형 작동 및 유지 관리를 필수 평가 항목에 통합하여 선택 과정에서 규정 준수 검토를 전제 조건으로 만들었습니다.

청결도 수준: 선택의 첫 번째 기준점

모든 클린룸 시스템 설계는 청결도 수준을 중심으로 이루어집니다. ISO 14644-1:2025는 청결도를 ISO 클래스 1에서 ISO 클래스 9로 분류합니다. 국내 엔지니어링 실무에서는 일반적으로 클래스 100, 클래스 1,000, 클래스 10,000 및 클래스 100,000 용어를 사용합니다. 수준이 높을수록 더 엄격한 입자 제어가 요구되며, 건설 비용과 에너지 소비가 기하급수적으로 증가합니다.

표 1: 청결도 수준 및 일반적인 응용 분야 비교
전통적인 분류	ISO 14644-1 클래스	≥0.5μm 입자 제한(입자/m3)	일반적인 공기 변화(ACH)	적용 가능한 시나리오
클래스 100	ISO 5	≤3,520	≥400 (단방향 흐름)	반도체 리소그래피, 무균 충전 코어 구역
클래스 1,000	ISO 6	≤35,200	≥60	정밀 전자부품 조립, 의료기기 제조
클래스 10,000	ISO 7	≤352,000	≥60	제약 등급 C 구역, 식품 심층 가공
클래스 100,000	ISO 8	≤3,520,000	≥25	제약 등급 D 구역, 식품 포장

선택 시 "과도한 디자인"을 피하십시오. 한 제약회사는 B등급 기준에 맞춰 C등급 보조구역을 구축해 연간 에너지 소비량 약 35% 증가 , 투자 회수 기간은 2.8년 연장됩니다. 합리적인 접근 방식은 핵심 프로세스 영역을 가장 높은 요구 사항에 맞게 설계하고, 보조 영역을 다운그레이드하고, 차압 구배를 통한 오염 역류를 방지하는 것입니다(코어 영역). ≥10Pa , 에어록 ≥10Pa , 복도 ≥10Pa ).

모듈식 대 기존 구성: 모드 선택에 따라 수명주기 비용이 결정됩니다.

이는 2026년 선정에서 가장 중요한 구조적 결정이다. 모듈식 클린룸은 현장 조립을 위해 조립식 벽 패널, 천장 및 FFU 장치를 사용하는 반면, 기존 모드에서는 프레임워크의 현장 용접, 덕트 설치 및 고효율 필터가 포함됩니다.

모듈식 솔루션의 핵심 장점은 확장성과 압축된 건설 일정에 있습니다. 산업 측정 데이터에 따르면 모듈형 모드는 평균 공사 기간을 30% 이상 단축 , 향후 "확장을 위한 벽 제거"를 지원합니다. 특히 임대 시설이나 용량이 불확실한 기업에 적합합니다. 운영 비용 측면에서는 고효율 에너지 절약 장비와 지능형 그룹 제어 시스템으로 인해 에너지 소비가 20%-40% 감소 기존 솔루션과 비교.

그러나 모듈러는 보편적으로 적용 가능하지 않습니다. 면적이 500평방미터를 초과하거나 복잡한 프로세스 배관이 포함되는 경우 전통적인 토목 공사 정화 엔지니어링 EPC 일반 계약 방식은 구조적 강도와 포괄적인 배관 레이아웃에 이점을 제공합니다. 신에너지 배터리 프로젝트에서 측정한 결과는 다음과 같습니다. 800 평방미터 모듈식 솔루션의 종합 비용은 실제로 기존보다 18% 더 높았습니다. 넓은 공간의 구조 보강 비용이 조립식 장점을 상쇄하기 때문입니다.

표 2: 모듈식 대 기존 클린룸 솔루션 비교
비교 차원	모듈식 클린룸	전통적인 클린룸
공사기간	30%-50% 단축	표준 일정, 토목 공사 진행 상황에 따라 제약됨
확장 유연성	분리 가능, 재배치 가능, 부분 확장 가능	구조변경이 어렵다.
적용 가능 지역	최적 ≤500 평방 미터	넓은 지역에 더 경제적입니다( ≥500 평방 미터 )
에너지 제어	지능형 그룹 제어, 20%-40% 에너지 절약	수동 조정, 높은 기본 에너지 소비에 의존
초기투자	약간 높음(더 높은 재료 및 공정 표준)	상대적으로 낮음
적합성 인증	모듈 접합부 기밀성 검증 필요	성숙한 전통 프로세스, 높은 합격률

핵심 장비 선택: FFU, 필터 및 봉투 구조에 대한 매칭 로직

클린룸 시스템 성능은 "외피 구조 정화 HVAC 자동 제어 시스템"의 삼위일체에 의해 결정됩니다. 단일 약점은 전체 효율성을 저하시킵니다.

봉투 구조 기밀성: 청결을 위한 첫 번째 방어선

2026년에 구현된 GB/T 29468-2024 "클린룸 봉투 구조 샌드위치 패널"은 핵심 재료 내화 등급, 표면 코팅 내식성 및 기타 엄격한 요구 사항에 대한 필수 지표를 명확히 했습니다. 선택 과정에서 공급업체는 패널 기밀성 테스트 보고서를 제공해야 합니다. 조인트 갭 공기 누출은 청결도 미준수의 주요 원인입니다. 한 전자 공장 프로젝트에서는 접합을 위해 비표준 알루미늄 프로파일을 사용하여 ISO 클래스 5 구역 입자 수가 발생했습니다. 기준치 2.3배 초과 , 필요 47일 씰링 개스킷을 교체하고 차압을 조정하기 위한 재작업을 위해.

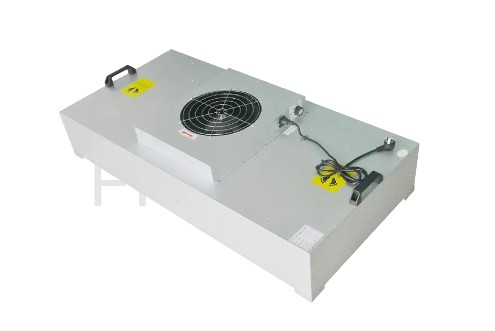

FFU 선택 키 매개변수

FFU(팬 필터 장치) 선택에는 세 가지 핵심 매개변수에 주의가 필요합니다.

팬 수명: 고품질 직접 구동 원심 팬이 도달할 수 있습니다. 50,000시간 이상
소음 수준: 작업 영역 65dB(A) 이하
속도 조절 범위: 무단계 속도 조절은 다양한 용량 조건에 적응합니다.

반도체 생산 라인은 일반적으로 FFU 전체 커버리지 천장을 사용하여 단방향 흐름을 생성하는 반면 제약 등급 C 구역은 비단방향 흐름 로컬 층류 후드 조합을 사용할 수 있습니다. FFU 조달을 30% 감소 .

3단계 필터 구성 전략

필터 구성은 "1차 중고효율/초고효율" 3단계 여과를 따릅니다. 중요한 오해는 1차 필터 먼지 보유 용량을 무시하는 것입니다. 용량이 부족하면 중간 및 고효율 필터가 조기에 막혀 시스템이 서지 저항을 일으키고 에너지 소비가 급증합니다. 권장사항:

1차 : G4등급 패널필터(먼지포집용량) ≥500g )
매체: F8 등급 포켓 필터
단자대 고효율 필터(H13~H14등급) 탑재 ≥99.99% ≥0.3μm 입자에 대한 효율성

선택 시 해결해야 할 2026년 규정 준수 업데이트

2025~2026년은 집중적인 클린룸 표준 업데이트 기간입니다. 선택 시 다음과 같은 새로운 규정을 무시하면 승인 실패 또는 운영상의 비준수로 이어질 수 있습니다.

GB/T 33556.1-2025 (2026년 5월 1일 발효): 병원 클린룸 적용 사양, 음압격리병동 및 수술실 차압 온라인 모니터링 요구사항 강화
GB/T 47162-2026 (2026년 9월 1일 발효): 클린룸 도어에 대한 일반 기술 요구 사항, 도어 패널 기밀성, 개스킷 내구성 및 관찰 창 결로 방지에 대한 최초의 국가 표준 정량 지표
GB/T 46376-2025 (2026년 5월 1일 발효): 필터 교체, 차압 교정 및 기타 작업에 대한 추적성을 갖춘 전체 수명 주기 O&M 기록을 요구하는 클린룸 운영 및 유지 관리 서비스 표준
GB 50073-2013 2025 부분 개정: 새로운 반도체 고급 클린룸 작업장 설계 지침과 에너지 절약 설계 및 탄소 배출 제어 요구 사항

선택 결정 체크리스트: 일반적인 함정 방지

솔루션을 마무리하기 전에 다음 체크리스트를 사용하여 항목별로 확인하세요.

표 3: 클린룸 시스템 선택 확인 체크리스트
검증항목	핵심 질문	위험 수준
표준 정렬	GB 50073, ISO 14644-1 및 산업별 표준(GMP/GB 50472)을 동시에 충족합니까?	높음
자격 계획	IQ/OQ/PQ 자격 계획 및 CMA 테스트 리소스가 설계 단계에서 이미 계획되어 있습니까?	높음
에너지 시뮬레이션	연간 에너지 소비 시뮬레이션이 제공되고 VFD 제어 및 열 회수 기술이 설계에 통합되어 있습니까?	중간
확장 예비비	덕트 공사, 배전 및 제어 지점이 예약되어 있습니까? 20% 이상 확장 마진?	중간
O&M 핸드오버	SOP 문서, 예비 부품 목록, O&M 교육 계획이 제공됩니까?	중간
데이터 인터페이스	자동 제어 시스템은 공장 MES와 쉽게 통합할 수 있도록 표준 프로토콜(OPC/Modbus)을 지원합니까?	낮음

클린룸 시스템 선택은 본질적으로 "프로세스 요구 사항 - 규정 준수 프레임워크 - 수명 주기 비용" 간의 균형을 유지하는 것입니다. 2026년 트렌드는 단순히 높은 청정도를 추구하는 투박한 모델이 사라지고 디지털 시뮬레이션(BIM CFD 공기 흐름 시뮬레이션)을 기반으로 한 정밀 설계, 모듈화와 지능을 심층적으로 통합한 건설 모드, 설계-시공-운영을 포괄하는 전체 수명주기 준수 관리로 대체되었음을 보여줍니다. 기업은 선택 시 단순히 초기 견적을 비교하기보다는 서비스 제공업체가 표준 간 통합 능력과 업계 노하우를 보유하고 있는지 여부를 우선적으로 평가해야 합니다.

선택 방법 패널 전자 먼지 없는 클린룸 시스템을 위해?

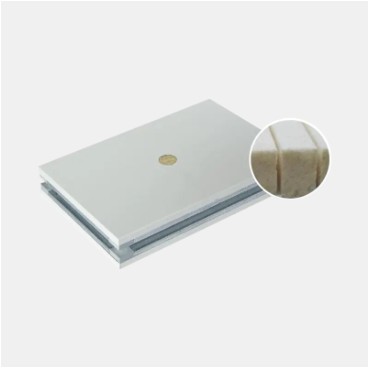

전자 먼지 없는 작업장을 위한 클린룸 패널을 선택할 때 중요한 것은 단순히 가장 비싼 재료를 선택하는 것이 아닙니다. 올바른 선택은 다음에 달려 있습니다. 청결도, 습도 조건, 내화성, 정전기 방지 요구 사항 및 유지 관리 빈도 . 대부분의 전자제품 제조 프로젝트에서는 기계로 제작된 암면 패널이나 마그네슘 기반 패널이 실용적이고 신뢰할 수 있는 선택입니다.

일반 전자 조립 작업장: 기계로 제작된 암면 클린룸 패널
고청정 작업장: 마그네슘 기반 클린룸 패널
습한 환경: 폴리우레탄 클린룸 패널
자주 수정이 필요한 부분: 알루미늄 벌집 패널
ESD에 민감한 부분: 정전기 방지 표면 처리된 패널

전자 클린룸에서 패널 선택이 중요한 이유

클린룸 패널은 벽과 천장 재료일 뿐만이 아닙니다. 이는 공기 청정도, 밀봉 성능 및 장기적인 작업장 안정성에 직접적인 영향을 미칩니다. 전자 제품 생산은 먼지 입자, 습도 변동 및 정전기에 매우 민감하므로 잘못된 패널 선택으로 인해 제품 수율이 저하될 수 있습니다.

조인트를 통한 공기 누출로 인해 청결도가 저하됩니다.
습기 변형은 도어 및 창 밀봉에 영향을 미칩니다.
먼지 발생으로 민감한 부품이 오염됩니다.
정전기가 축적되면 전자 장치가 손상될 수 있습니다.
잦은 유지 관리로 가동 중단 위험 증가

일반적인 클린룸 패널 유형 비교

전자 작업장을 위한 일반적인 클린룸 패널 재료 비교
패널 유형	주요 특징	최고의 사용
기계로 만든 암면 패널	내화성, 안정적인 구조	일반 전자 워크샵
마그네슘 기반 패널	높은 평탄도, 견고한 구조	고청정 구역
폴리우레탄 패널	습기 방지, 단열	습한 공장
알루미늄 벌집 패널	가볍고 분해가 용이함	유연한 생산 영역

워크숍 유형별로 패널 선택

SMT 생산 워크숍

장비 밀도가 높은 환경에서 안정적인 구조와 내화성을 위해 암면 또는 마그네슘 기반 패널을 권장합니다.

정밀 조립 워크샵

평탄도가 향상된 마그네슘 기반 패널은 밀봉 성능을 향상시키는 데 도움이 됩니다.

습한 기후 전자 공장

폴리우레탄 패널은 내습성과 단열 성능이 더 강하기 때문에 적합합니다.

R&D 및 테스트 분야

알루미늄 벌집 패널은 향후 레이아웃 조정이 필요한 영역에 이상적입니다.

구매 전 확인해야 할 주요 요소

강판 두께 : 구조적으로 안정된 사양을 선택합니다.
코어 밀도: 밀도가 높을수록 변형에 대한 저항력이 더 좋아지는 경우가 많습니다.
화재 등급: 더 높은 내화 등급을 우선시합니다.
기밀성: 조인트 밀봉 품질은 청결도에 직접적인 영향을 미칩니다.
표면 마감: 정전기 방지 또는 내식성 요구 사항에 따라 선택하십시오.

예산과 장기 성과의 균형을 맞추는 방법

실용적인 접근 방식은 중요 영역을 위한 프리미엄 패널과 지원 영역을 위한 표준 패널 .

핵심 생산 구역: 고안정성 패널
복도 및 보관: 표준 클린룸 패널
서비스 공간: 기본 인클로저 재료

설치 품질이 최종 결과를 결정합니다

아무리 우수한 패널 재질이라도 설치 품질이 좋지 않으면 제 성능을 발휘할 수 없습니다. 다음 사항을 주의 깊게 확인하세요.

균일하고 밀봉된 패널 조인트
부드러운 코너 전환
밀폐된 천장 및 공기 배출구 연결
문과 벽 패널의 매립형 설치
합리적인 유지보수 접근 개방

결론

선택할 때 패널 전자 먼지 없는 클린룸 시스템을 위해서는 우선적으로 청결 안정성 > 안전성 > 내구성 > 유지보수 편의성 . 대부분의 전자 공장에서는 암면 및 마그네슘 기반 패널이 신뢰할 수 있는 주류 선택인 반면, 폴리우레탄 및 알루미늄 허니컴 패널은 습하거나 유연한 사용 환경에 더 적합합니다.

청결도가 낮은 작업장에서 더 실용적인 것은 무엇입니까? 클린룸 패널 또는 클린룸 창문 ?

청결도가 낮은 작업장(예: ISO 클래스 8, ISO 클래스 9 또는 일반 통제 생산 지역 ), 하나의 옵션에만 우선순위를 지정할 수 있는 경우 클린룸 패널은 일반적으로 클린룸 창보다 더 실용적입니다. . 패널은 더 넓은 면적을 차지하며 벽 밀봉, 청소 효율성, 내구성 및 환경 안정성을 직접적으로 결정하기 때문입니다.

클린룸 창도 유용하지만 낮은 등급의 클린룸에서는 주로 조명, 가시성 및 로컬 분리를 제공합니다. 일반적으로 관리 업그레이드인 반면 패널은 필수 인클로저 구조입니다.

제한된 예산: 클린룸 패널 우선순위 지정
가시성 필요: 클린룸 창 추가
신축: 패널과 창문을 함께 계획

저청결 작업장에서 클린룸 패널을 우선시해야 하는 이유

저청정 작업장은 고급 클린룸보다 기준이 낮지만 여전히 먼지 제어, 내습성 및 오염 관리가 필요합니다. 클린룸 패널은 주 벽과 천장 재료로서 환경에 더욱 직접적인 영향을 미칩니다.

보통 커버 80% 이상 인클로저 표면의
매끄러운 표면으로 인해 청소 및 소독이 간편해집니다.
밀봉된 조인트는 외부 먼지 침투를 줄입니다.
단열 및 방음으로 작업장 안정성 향상
더 빠른 유지 관리 및 더 쉬운 교체

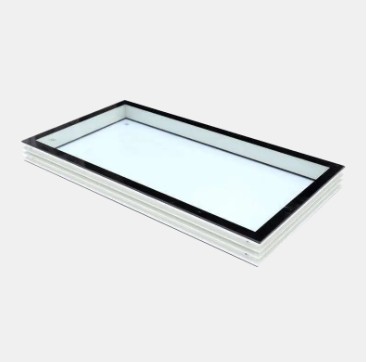

클린룸 창문의 실용적인 가치

클린룸 창문은 중요하지 않습니다. 낮은 등급의 클린룸에서는 주로 시각적 관리와 작업 편의성을 향상시킵니다. 관찰, 일광 또는 감독이 필요한 곳에 이상적입니다.

실내에 들어가지 않고도 생산을 모니터링
자연 채광 조건 개선
포장, 검사, 완충지대에 적합
구역화 및 작업 흐름 감독 지원

실제 비교: 패널과 Windows

저청정 작업장 클린룸 패널 및 창 비교
요인	클린룸 패널	클린룸 창문
서비스 가능 지역	벽과 천장 전체	지역 섹션만
청소 편의성	높음	높음
봉인 공헌도	높음	중간
관리 효율성	중간	높음
우선순위	높음er	보조 옵션

패널의 우선순위를 정하는 데 더 적합한 워크숍

식품 가공 분야

벽은 자주 세척해야 하므로 얼룩과 부식 방지가 더욱 중요해집니다.

포장 워크숍

먼지 제어 및 청결은 패널을 더 나은 우선순위로 만듭니다.

저장 및 완충 구역

일반적으로 내구성 있는 벽 시스템이 가장 실용적인 솔루션입니다.

언제 클린룸 창문 우선순위를 정할 가치가 있음

검사 및 모니터링 분야

관리자는 방에 들어가지 않고도 작업을 관찰할 수 있습니다.

교통량이 많은 구역

가시성은 불필요한 문 열림을 줄일 수 있습니다.

조명이 어두운 작업장

창문은 자연 채광과 직원의 편안함을 향상시킵니다.

청결도가 낮은 작업장에 권장되는 구성

대부분의 저청도 생산 영역에 대한 실용적인 솔루션은 다음과 같습니다. 패널 first, windows second :

메인 벽과 천장에는 클린룸 패널을 사용하세요.
주요 관측 지점에 고정창 설치
더 나은 밀봉을 위해 불필요한 개구부를 줄입니다.
필요한 경우 나중에 창을 더 추가하세요.

결론

청결도가 낮은 작업장에서는 클린룸 패널이 일반적으로 클린룸 창보다 더 실용적입니다. 기본밀폐성능, 내구성, 세척효율, 환경안정성 . 클린룸 창문은 관리 및 가시성을 보완하기 위해 가장 잘 사용됩니다. 장기적인 실용성을 위해 먼저 패널의 우선순위를 지정한 다음 필요에 따라 창을 추가하세요.
