철골 구조 프레임워크란 무엇입니까?

권리를 선택하는 방법 C자형 강철 도리 건물 하중 요구 사항에 따른 사양

강철 구조 설계를 위한 C형 강철 도리 사양을 선택하는 주요 원칙은 단면 높이(H) 대 경간 비율이 일반적으로 1/35에서 1/50 사이이고 단면 계수가 최대 굽힘 모멘트를 견뎌야 한다는 것입니다. 표준 경간이 6미터인 산업 플랜트의 경우 선호되는 사양은 일반적으로 C180×60×20×2.5 또는 C200×70×20×3.0입니다. 구체적인 사양은 고정하중, 활하중, 환경하중(바람과 눈)을 정밀하게 계산하여 결정해야 합니다.

선택에 대한 주요 로드 유형의 특정 영향

냉간 성형된 얇은 벽의 강철 부품인 C자형 강철 도리는 높은 강도 대 중량 비율을 갖지만 다양한 하중 유형에 대한 반응은 크게 다릅니다.

고정 하중 및 지붕 시스템 자중

사하중에는 컬러 코팅 강판이나 샌드위치 패널의 무게가 포함됩니다. 예를 들어, 75mm 두께의 그라스울 샌드위치 패널을 사용하면 자중이 평방미터당 약 12~15kg 증가합니다. 지붕에 태양광 발전 시스템을 설치하는 경우 추가 하중 15~20kg/m²를 기준으로 도리 벽 두께를 2.0mm에서 2.5mm 이상으로 늘려야 합니다.

기후 환경 부하(바람과 눈)

눈이 많이 내리는 지역에서는 도리(purlin)가 극도의 압축 저항을 가져야 합니다. 바람이 많이 부는 해안 지역에서는 바람의 흡입으로 인해 도리의 바닥 플랜지가 압력을 받아 안정성을 잃을 수 있습니다. 따라서 풍압이 높은 지역에서는 비틀림 강성을 높이기 위해 플랜지 폭(B)이 60mm 이상인 사양을 선택하는 것이 좋습니다.

공통 참고자료 C자형 강철 도리 사양 및 부하 범위

안전성과 재료 경제성의 균형을 맞추기 위해 다음은 기존 부하 조건을 기반으로 한 산업 선택 권장 사항입니다.

구조적 안전성 향상을 위한 실질적인 선택 제안

사양을 결정할 때 물리적 치수 외에도 다음과 같은 기술적 사항을 준수해야 합니다.

• 편향 제한을 엄격하게 적용합니다. 최대 부하 조합에서 지붕 도리의 처짐은 L/150을 초과해서는 안 됩니다. 예를 들어, 6미터 스팬 도리의 하향 편향은 40mm 이내로 제어되어야 합니다. 그렇지 않으면 섹션을 늘려야 합니다.
• 재료 강도 최적화: 하중이 더 높은 프로젝트의 경우 기존 Q235 대신 Q355 등급 강철을 채택하면 더 작은 사양을 유지하면서 하중 지지력을 크게 향상시켜 주 구조물의 자중을 효과적으로 줄일 수 있습니다.
• 부식 저항성 고려사항: C형 도리의 내식성은 우수하지만 산성이나 해안 환경에서는 재료 부식으로 인한 지지력 저하를 방지하기 위해 아연 도금층이 275g/m² 이상인 사양을 선택해야 합니다.

더 나은 단열 성능을 제공하는 제품: 컬러 코팅 강철 프로파일 시트 또는 컬러 스틸 샌드위치 패널 ?

분명한 결론은 컬러 스틸 샌드위치 패널 offer significantly superior thermal insulation performance 컬러 코팅 강철 프로파일 시트와 비교. 단층 프로파일 시트는 주로 열 저항이 미미한 내후 장벽 역할을 하는 반면, 샌드위치 패널은 강력한 열 차단을 생성하는 코어 단열층을 활용합니다. 실제 산업 응용 분야에서 샌드위치 패널로 전환하면 내부 온도가 다음과 같이 감소할 수 있습니다. 여름 성수기에는 10°C~15°C .

핵심 구조적 차이와 내열성

단열 성능의 차이는 이 두 재료의 단면 구성에 따른 직접적인 결과입니다.

단층 컬러 코팅 강철 프로파일 시트

다음과 같은 프로파일 시트 YX25-210-840 전도성이 높은 강철로 만들어졌습니다. 통합 코어가 없으면 태양 복사열로 인한 열이 거의 즉시 건물 내부로 전달됩니다. 난방이 되지 않는 창고나 창고에 이상적입니다. 온도 조절이 우선순위가 아닙니다. .

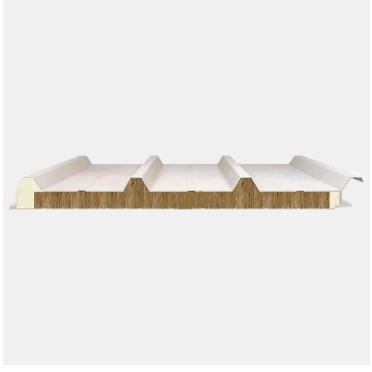

복합 컬러 강철 샌드위치 패널

이 패널은 폴리우레탄(PU), Rock Wool 또는 EPS 코어를 결합하는 두 개의 강철 스킨으로 구성됩니다. 이 "샌드위치" 구조는 전도성 열 전달을 효과적으로 차단합니다. 에이 폴리우레탄 일체형 패널 예를 들어, 현대 산업 건설에서 사용할 수 있는 최고의 열 효율을 제공합니다.

기술 데이터: 열전도율 비교

다음 데이터는 다양한 재료의 열전도율(λ)을 보여줍니다. 값이 낮을수록 단열 특성이 더 우수함을 나타냅니다.

전략적 적용 지침

이러한 자료 중에서 선택할 때 프로젝트의 특정 기능 요구 사항을 고려하십시오.

• 온도 조절 시설: 냉장 보관이나 식품 가공을 위해, 폴리우레탄 일체형 패널s 엄격한 온도차를 유지하는 데 필수적입니다.
• 산업 화재 안전: 내화성이 단열만큼 중요한 곳에서는 암면 샌드위치 패널 A등급 화재 방지 기능을 제공하는 최적의 선택입니다.
• 경제적 보호소: 다음과 같은 프로파일 시트 YX35-125-750 내부 기후가 관리되지 않는 야외 구조물이나 농업용 건물에 비용 효율적입니다.

부가가치 샌드위치 패널 시스템

열 조절 외에도 샌드위치 패널은 단일 레이어 시트에 비해 여러 가지 엔지니어링 이점을 제공합니다.

• 음향 감쇠: 코어 소재는 비와 바람으로 인한 충격 소음을 크게 흡수합니다.
• 구조적 강도: 복합 강성은 다음을 허용합니다. C자형 강철 도리 사이의 간격 증가 , 전반적인 구조용 강철 사용량을 줄입니다.
• 응축 제어: 지속적인 단열은 내부 습기 축적(땀)을 방지하여 재고 및 내부 비품을 보호합니다.

핵심 장점 분석: 고층 건물이 강철 데크를 선호하는 이유

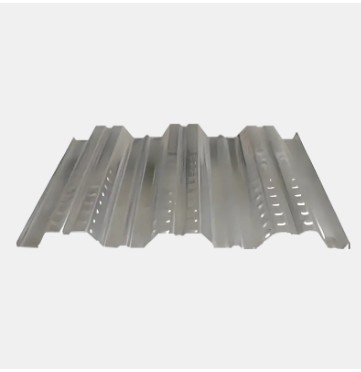

강철 바닥 데크는 단순한 건설 단계의 템플릿이 아닙니다. 전체 건물 수명주기 전반에 걸쳐 중요한 역할을 합니다.

구조적 성능 및 안전성

강철 데크(예: YX 75-293-880 헤비듀티 고강도 모델 ) 주름 형상을 통해 바닥 슬래브의 측면 강성을 크게 향상시킵니다. 고층 건물에서 이 복합 슬래브 구조는 내진 이중화를 효과적으로 강화하고, 시공 직후 견고한 작업 플랫폼을 제공하여 높은 고도에서 작업자의 안전을 보장합니다.

구조적 자중의 대폭 감소

고층빌딩에서는 각 층의 자중으로 인해 기초에 엄청난 압력이 가해집니다. 스틸 데크를 사용하면 콘크리트 슬래브 두께를 줄일 수 있으며, 바닥 무게를 대폭 가벼워졌습니다. . 이를 통해 설계자는 메인 프레임 빔과 기둥의 단면 치수를 줄여 건축 공간을 더 잘 활용할 수 있습니다.

기술 매개변수의 심층 비교

다음 표는 고층 환경에서 두 솔루션 간의 성능 차이를 명확하게 보여줍니다.

일반 모델에 대한 적용 권장 사항

고층 건물의 다양한 하중 및 스팬 요구 사항에 따라 다음과 같은 전문 모델이 권장됩니다.

• YX 51-253-760 하이리브 내하력 유형: 대규모 사무용 건물에 적합하며 전체적인 슬라브 강성이 우수합니다.
• YX 35-125-750 경량 복합재 유형: 주거용 건물과 같은 경부하 시나리오에 적합하며 매우 높은 설치 효율성을 제공합니다.
• YX 51-304-914 확장된 내하중 유형: 넓은 면적의 바닥 시공에 적합하며, 이음매 겹침을 줄이고 기밀성을 향상시킵니다.

결론 및 전문가 조언

기계적 성능, 시공속도, 종합비용 등을 고려하여, 강철 바닥 데크 의심할 여지없이 고층 건물 바닥 건설을 위한 탁월한 선택입니다. . 구현 중에는 다음과 함께 작업하는 것이 좋습니다. C자형 강철 도리 시스템 전체 강철 구조물 시스템에 보다 안정적이고 신뢰할 수 있는 힘 전달을 보장하기 위한 벽 및 보조 지지대 설계를 위한 것입니다.

적합한 것을 선택하는 방법 철강 구조 시스템 스팬과 부하를 기반으로 합니까?

올바른 철골 구조 시스템을 선택하려면 다음 기본 원칙을 따라야 합니다. "대형 경간을 위한 격자/트러스 시스템, 고하중을 위한 복합재/중부하 시스템, 중소 경간을 위한 포털 프레임." 스팬 및 하중 요구사항을 정확하게 일치시킴으로써 철강 소비량 감소를 극대화하고 건설 주기를 단축하는 동시에 구조적 안전성을 보장할 수 있습니다. 일반적으로 다음 범위의 표준 산업 플랜트의 경우 18-36미터 , 포털 프레임 시스템은 경제성과 안정성의 최적 균형을 나타냅니다.

스팬 간격을 기반으로 한 시스템 선택 권장 사항

스팬은 부품의 단면 치수와 편향 제어 표준을 직접 결정합니다. 다음은 다양한 범위 범위에 대한 일반적인 선택 참조입니다.

중소경간(12m~24m)

이 범위에서는 포털 프레임 시스템 권장됩니다. 이 시스템은 견고한 웹 H형 강철을 주요 견고한 프레임으로 활용합니다. C자형 강철 도리 보조 지원 시스템으로. C형 강철 도리는 안정적인 단면적 기계적 특성, 경량, 높은 강도 대 중량 비율을 특징으로 하며 클래딩 하중을 기본 구조에 효과적으로 전달합니다.

대형 경간(24m - 48m)

스팬이 30미터를 초과하면 솔리드 웹 구성 요소의 자중이 급격히 증가합니다. 그러한 경우, 강관 트러스 또는 스페이스 프레임 구조 제안됩니다. 이러한 시스템은 부재 간의 압축 및 장력 변환을 통해 자재 활용도를 크게 향상시켜 경기장, 항공기 격납고 및 대규모 산업 물류 센터에 적합합니다.

부품 선택에 대한 하중 조건의 구체적인 영향

하중에는 사하중뿐만 아니라 눈, 바람, 크레인 하중과 같은 활하중도 포함됩니다.

• 중공업 부하: 지붕이 대형 장비 또는 고강도 작업을 지원해야 하는 경우 다음을 선택하십시오. 깊은 리브 내력 지붕(예: YX50-410-820) 또는 high-strength profiled sheets to enhance local load capacity.
• 동적 하중(크레인): 대형 크레인이 있는 플랜트의 경우 주요 구조물에 다음을 사용해야 합니다. 용접된 H빔 또는 격자 기둥 , 다음과 같은 튼튼한 고강도 강철 바닥 데크와 짝을 이룹니다. YX 75-293-880 빈번한 동적 충격을 처리합니다.
• 환경 보호 부하: 풍압이 높은 지역에서는 다음과 같은 2차 지지 시스템을 사용합니다. C자형 강철 도리 , 안정적인 기계적 성능을 보장하려면 더 조밀하게 배치해야 합니다.

스팬, 하중 및 구조 구성요소 매칭 테이블

다음 표에는 다양한 범위 및 하중 조합을 기반으로 하는 철골 구조 구성 요소에 대한 요구 사항이 요약되어 있습니다.

선택 최적화를 위한 실제 전략

실제 엔지니어링에서는 시스템을 더욱 최적화하기 위해 다음 세부 사항에 중점을 둡니다.

• 건물 봉투 통합: 선택 폴리우레탄(PU) 통합 패널 단열과 경량 요구사항을 동시에 충족할 수 있어 외피 시스템의 무게로 인한 구조적 하중을 줄일 수 있습니다.
• 바닥 시스템 조정: 고층 또는 다층 구조물의 경우 다음과 같은 복합 바닥 데크를 우선시합니다. YX 32-130-780 안정적인 복합 하중 지지 구조를 형성합니다.
• 재료 일관성: 사이의 기계적 매개변수 일치 보장 C자형 강철 도리 , 컬러 코팅 프로파일 시트 , 그리고 샌드위치 패널 건물의 사용 수명과 유지 관리 효율성이 크게 향상됩니다.
