클린룸 도어 유형: 슬라이딩 도어와 스윙 도어 - 올바른 도어를 선택하는 방법

ISO 8 복도와 ISO 7 충진실 사이의 4m² 에어록은 벽 패널을 위로 올린 후 약 900mm의 여유 공간을 남깁니다. 1000mm 스윙 리프를 해당 틈새에 장착하면 1미터의 호가 작업자의 작업 영역으로 직선으로 스윕됩니다. 슬라이딩 리프는 바닥 공간을 차지하지 않고 닫히지만 포켓이나 표면 트랙이 필요하며 직원이 교대 근무 내내 트롤리를 밀고 있는 경우 드라이브가 필요합니다.

이러한 단일 절충안은 대부분의 클린룸 도어 결정을 설명합니다. 스윙 도어가 기본으로 제공됩니다. 더 간단하고 저렴하며 자동으로 닫히며 압력 차이에 대해 밀봉하기가 더 쉽습니다. 미닫이문은 입구가 좁고, 교통량이 많고, 나뭇잎이 밀기에는 너무 크거나, 사람과 물건이 지나갈 때 방이 밀폐된 상태를 유지해야 할 때 유리합니다. 두 유형 모두 보편적으로 더 나은 것은 아니며 잘못된 선택은 일반적으로 임계값에서 입자 수가 증가하거나 2주마다 유지 관리 방문을 통해 몇 달 후에 표면화됩니다.

다음은 실제 소유 비용이 발생하고 각 유형이 합리적인 대답이 아닌 기밀 공간에서 각 유형이 어떻게 작동하는지 보여줍니다. 더 넓은 공간 컨셉이 아직 열려 있다면, 클린룸 시스템 선택 가이드 문 일정에 도달하기 전에 패널, 천장 및 공기 흐름을 덮습니다.

스윙 클린룸 도어가 압력 하에서 작동하는 방식

스윙 도어는 프레임, 힌지 세트, 리프 및 개스킷으로 구성됩니다. 클린룸에서는 개스킷이 중요합니다. 잎이 닫힐 때 주변 밀봉은 10~15Pa 떨어진 두 방 사이의 공기 이동을 막을 만큼 충분히 압축되어야 합니다. 이것이 바로 클린룸 리프가 밴에 남겨진 것보다 연속 개스킷, 조절 가능한 힌지 및 리프 질량에 맞는 더 가까운 크기로 지정되는 이유입니다.

잎은 일반적으로 압력이 더 높은 쪽을 향해 흔들리도록 매달려 있습니다. 그러면 압력이 문을 문에서 멀어지는 대신 프레임 안으로 밀어 넣기 때문에 지친 클로저가 조용히 문을 누출 경로로 바꾸지 않습니다. 실질적인 결과는 스윙 리프가 청정실로 열리게 되어 현장보다는 도면에서 가운 흐름과 트롤리 경로를 확인할 가치가 있다는 것입니다.

스윙도어가 정답인 곳

교통량이 적거나 보통 수준이며 교대당 수십 건의 이동이 가능합니다.
좁은 조리개, 일반적으로 단일 리프 800-1000mm 또는 이중 리프 1200-1800mm.
반복 가능한 씰이 사이클 속도보다 더 중요한 공간.
트랙, 포켓 또는 머리에 장착된 작업자를 위한 공간이 없는 벽.
스프링 클로저가 가장 간단한 안전 장치인 전원이 없는 조리개입니다.

검사는 조용한 장점입니다. 개스킷을 보고, 압축을 느끼고, 룸을 다시 서비스할 때 몇 분 안에 클로저를 조정할 수 있습니다.

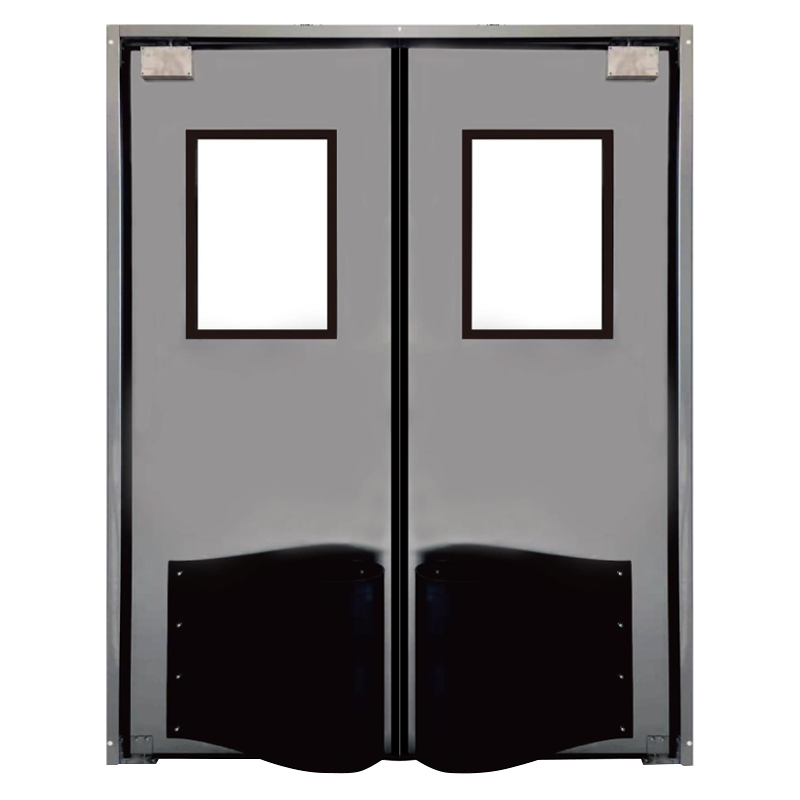

Swing Impact Door for High-Traffic Environments

교통량이 많은 환경을 위한 스윙 임팩트 도어 충격 방지 패널과 간편한 검사 기능을 갖춘 보호 스윙 도어로, 왕래가 잦고 내구성이 요구되는 병원, 클린룸, 창고에 적합합니다. 제품보기 →

슬라이딩 클린룸 도어가 비용을 얻는 곳

슬라이딩 도어는 롤러, 트랙, 하단 가이드 및 대부분의 설치에서 벨트 또는 랙 드라이브와 같은 메커니즘을 위해 힌지를 교환합니다. 잎은 벽과 평행하게 이동하므로 스윙 아크를 소모하지 않습니다. 이것이 스윙 리프가 랙킹이나 기계 가드를 오염시키는 소형 에어록, 냉장실 및 자재 복도에 지정되는 가장 큰 이유입니다.

일반적인 슬라이딩 구성

표면 장착형: 깨끗한 면이나 더러운 면에 트랙이 고정되어 있어 설치 및 정비가 가장 쉽습니다.
텔레스코픽: 벽 길이가 제한될 때 너비가 다른 두 개 이상의 리프를 짧은 주머니에 쌓습니다.
이중 분할: 넓은 개구부와 높은 흐름을 위해 중앙에서 두 개의 잎이 열립니다.
밀폐형 슬라이딩: 드롭다운 또는 팽창식 개스킷은 잎이 완전히 닫힌 후에만 잎을 밀봉합니다.

씰링은 슬라이딩 도어가 역사적으로 부족했던 부분입니다. 간단한 브러시 또는 립 개스킷이 매 사이클마다 프레임을 따라 문지르며 잎이 구부러지기 시작하자마자 누출됩니다. 드롭다운 개스킷은 닫힌 위치에서만 바닥과 프레임에 접촉하고 누출 수치가 스윙 도어의 수치에 가깝기 때문에 이러한 마모를 방지합니다.

드라이브 선택은 경제성을 변화시킵니다. 전동식 슬라이딩 도어는 통과창이나 에어 샤워와 연동하여 한 번에 하나의 구멍만 열릴 수 있습니다. 이는 수동 스윙 리프가 더 가까운 곳과 싸우는 전기 공격 없이는 할 수 없는 일입니다. 조리개 폭이 약 2000mm 이상인 경우 자동화를 통해 무거운 수동 리프를 안전 문제로 만드는 도달 거리 및 노력 문제도 제거됩니다.

클린룸 도어 제조업체 Kaisier, 지구를 청소하다 기술로 내일을 강화하다 제품보기 →

슬라이딩 대 스윙 클린룸 도어: 나란히

두 기둥 모두 패널 벽의 동일한 개구부, 10-15 Pa의 차이 및 달리 명시되지 않는 한 수동 사용을 가정합니다. 자동화 또는 밀폐형 개스킷이 추가되면 수치가 즉시 변경됩니다.

1000mm 단일 문에 대한 일반적인 절충안; 실제 수치는 압력차, 개스킷 설계 및 드라이브 사양에 따라 달라집니다.
기준	스윙도어	미닫이문
통관 필요	잎 너비와 동일한 호, 약 1m	벽면을 따라 트랙 또는 포켓
씰 품질	래치 가장자리에서 압축된 연속 개스킷	개스킷에 따라 다릅니다. 드롭다운 유형은 스윙과 일치합니다.
압력 거동	압력은 나뭇잎을 프레임에 고정하는 데 도움이 됩니다.	압력이 가이드에 대해 잎을 로드합니다.
사이클 시간	2-4초 수동 또는 전동식	1~3초 구동, 손으로 밀면 느림
교통량	교대당 수십 개의 움직임에 적합	지속적인 흐름과 트롤리 교통에 적합
넓은 개구부	이중 잎은 무거워지고 공간이 필요함	이중 분할 또는 텔레스코픽으로 컴팩트하게 유지
전력 손실	스프링 클로저가 리프를 닫힘 상태로 되돌립니다.	수동 릴리스; 일부 드라이브는 페일오픈(Fail Open)
유지보수 포인트	힌지, 클로저, 개스킷	롤러, 트랙, 벨트, 가이드, 개스킷
설치비용	낮은 기준선	드라이브 및 컨트롤이 포함되면 더 높아집니다.
최적의 핏	에어록, 탈의실, ISO 5-8 스위트	긴밀한 벽 설치, 냉장실, 자동화 라인

성능을 결정하는 재료, 개스킷 및 하드웨어

유형은 사양의 절반에 불과합니다. 개스킷이 불량한 합리적인 스윙 도어는 실패하고, 잘 설계된 밀봉 씰이 있는 슬라이딩 도어는 통과합니다. 매달 조정이 필요한 문과 품격을 유지하는 문을 구분하는 다섯 가지 세부 사항이 있습니다.

리프 구조: 건조한 부분을 위한 분말 코팅 강철, 닦아낼 수 있는 부분을 위한 HPL 외장이 있는 알루미늄 합금, 세척 및 부식 방지가 중요한 스테인레스 스틸 304 또는 316.
개스킷: 연속 EPDM 또는 실리콘, 프레임을 분해하지 않고 교체 가능, 힘이 아닌 조정 가능한 하드웨어로 압축.
비전 패널: 유리가 누출 경로가 되지 않도록 분류된 구역 사이에 평면 유리 및 이중 유리가 설치되어 있습니다.
하드웨어: 스테인리스 경첩과 나뭇잎 덩어리에 맞는 클로저, 넓은 슬라이딩 나뭇잎에 대한 바닥 가이드.
제어: 인터록, 발 센서, 카드 판독기 및 전원 없이 작동하는 기계식 비상 릴리스.

스테인레스 잎은 표면 손상 없이 자주 청소할 수 있기 때문에 제약 및 식품 공장에서 흔히 사용됩니다. 실제 질문은 스테인레스가 더 좋아 보이는지 여부가 아니라 세척 방식으로 인해 자산 수명 내부의 코팅 마감재가 벗겨지는지 여부입니다.

Stainless Steel Cleanroom Door for GMP Environments

GMP 환경을 위한 스테인레스 스틸 클린룸 도어 원활한 구조와 다단계 밀봉 기능을 갖춘 스테인레스 스틸 클린룸 도어로 자주 청소가 필요한 GMP 클린룸 및 멸균 환경에 적합합니다. 제품보기 →

실용적인 선택 체크리스트

출입문 일정이 확정되기 전에 이 문제를 해결하세요. 모델뿐만 아니라 유형도 변경할 수 있습니다.

양쪽의 순폭과 자유 벽면을 측정합니다. 대답은 종종 한 가지 유형을 즉시 제거합니다.
조리개와 트롤리가 포함된 교대당 움직임을 계산하고 수동 리프가 현실적인지 여부를 결정합니다.
압력차와 방향을 확인한 후 그에 따라 잎을 걸거나 안내하십시오.
미적인 부분이 결정되기 오래 전에 마감이 결정되므로 청소 방식을 확인하세요.
조리개가 통과 창, 에어 샤워 또는 액세스 패널과 연동되어야 하는지 여부를 결정하십시오.
실패 모드에 동의하십시오. 정전 시 문을 닫아야 할까요, 열어 두어야 할까요, 아니면 수동으로 사용할 수 있도록 해제해야 할까요?

자주 묻는 질문

ISO 5 클린룸에 적합한 유형은 무엇입니까?

연속 압축 개스킷이 동급에서 가장 간단하고 신뢰할 수 있는 씰이기 때문에 스윙 도어가 일반적인 시작점입니다. 레이아웃에 스윙 아크를 위한 공간이 없거나 구멍이 다음 구역과 연동되어야 하는 경우에만 밀폐형 슬라이딩을 선택하십시오.

슬라이딩 도어가 압력을 받는 스윙 도어와 일치할 수 있습니까?

예, 닫힌 위치에서만 밀봉되는 드롭다운 또는 팽창식 개스킷을 사용합니다. 일반 브러시 씰은 잎이 구부러지자마자 누출되지만 트랙은 잘 정렬됩니다.

스윙 리프에는 어느 정도의 여유 공간이 필요합니까?

대략적으로 잎 너비에 손잡이와 조작자를 위한 50-100mm를 더한 값을 허용하므로 900mm 잎에는 열리는 쪽의 깨끗한 바닥이 약 1미터 필요합니다.

슬라이딩 클린룸 도어에는 항상 전원이 필요합니까?

아니요. 최대 약 60kg의 잎은 좋은 롤러를 사용하여 수동으로 조작할 수 있습니다. 게다가 수동 사용은 운전자와 트랙 정렬 모두에 부담을 줍니다.

과도하게 지정하지 않고 둘 중에서 선택

대부분의 시설은 두 가지 유형으로 끝나며 이는 올바른 결과입니다. 견고한 밀봉과 간단한 유지 관리가 중요한 에어록과 탈의실에서 나뭇잎을 휘두르세요. 벽 길이가 짧거나 교통량이 일정하거나 개구부가 다음 구역과 연동되어야 하는 슬라이딩 나뭇잎입니다.

간극, 차압 및 트래픽 수를 고려하여 유형을 결정한 다음 남은 예산을 개스킷, 하드웨어 및 드라이브에 지출하십시오. 패널 및 천장 레이아웃과 함께 문 일람표를 검토하려면 우리에게 그림을 보내 그리고 우리는 구축 가능한 사양으로 다시 돌아오겠습니다.
