클린룸 내화 재료 요구 사항: 표준, 등급 및 사양

벽 패널은 클래스 A이지만 문짝에는 클래스 B1 보고서만 전달되고 누구도 함께 설치된 두 가지에 대한 테스트를 생성할 수 없기 때문에 제출물은 수정 후 다시 제출로 표시되어 돌아옵니다. 그 실패 패턴은 일반적입니다. 클린룸의 화재 성능은 단일 재료 특성이 아닙니다. 이는 코어, 외장, 접착제, 프레임, 실런트, 하드웨어 및 이들을 하나로 묶는 조립 테스트의 체인입니다.

실제 규칙 세트는 짧습니다. 화재에 대한 반응과 내화성을 별도의 요구 사항으로 처리하고, 코어만 아닌 전체 어셈블리에 대한 테스트 보고서를 요청하고, 밀도, 두께, 면 및 조인트 세부 사항을 테스트한 것과 동일하게 유지하십시오. 아래의 모든 내용은 이 세 가지 사항을 따릅니다.

화재 등급과 내화성은 두 가지 별도 요구 사항입니다.

입자 제어 및 구획화는 다양한 표준에 의해 관리되며 이를 혼합하는 사양은 현장에서 논쟁을 불러일으킵니다. 화재에 대한 반응은 가연성, 화염 확산, 열 방출 및 연기 등 물질이 화재를 일으키는 방식을 설명합니다. 내화성은 조립된 조립품이 화재를 얼마나 오랫동안 억제하는지를 나타냅니다. 즉, 무결성, 단열성 및 해당하는 경우 내하력 용량을 의미합니다.

화재에 대한 반응, 재료 시험

GB 8624는 클래스 A(불연성)부터 B1, B2 및 B3까지 건축 자재 등급을 지정하며 클래스 A는 제약, 반도체 및 식품 프로젝트의 클린룸 봉투에 대한 일반적인 기준입니다. EN 13501-1에 따라 동등한 목표는 A2-s1,d0 이상입니다. 여기서 s1은 연기 생성을 제한하고 d0은 화염 방울을 배제합니다. ASTM E84 클래스 A는 화염 확산 지수가 25 이하이고 연기 발생 지수가 450 이하임을 의미합니다. 범위에 유의하십시오. E84는 표본의 표면 연소를 평가하고 60분 장벽에 대해서는 언급하지 않습니다.

내화성, 조립 시험

EI 30, EI 60 또는 EI 120(벽은 EN 1364-1, 문은 EN 1634-1)과 같은 등급이나 ASTM E119 또는 GB/T 9978에 따른 1시간 등급이 테스트된 두께와 방향의 조립품에 적용됩니다. 암면 코어 패널은 50mm, 75mm 및 100mm에서 60분 동안 정기적으로 테스트되지만 각 인증서는 해당하는 정확한 빌드업에 대해서만 유효합니다. 더 얇은 패널이나 다른 조인트 프로파일은 다른 어셈블리입니다.

클린룸 패널의 핵심 소재 비교

코어 선택은 대부분의 화재 결과를 결정하며 밀도는 데이터시트의 문구보다 더 중요합니다. 60kg/m3 암면과 120kg/m3 암면은 동일한 마케팅 라벨을 부착할 수 있으며 60분 테스트에서 매우 다르게 작용합니다.

클린룸 핵심 재료를 화재 등급 및 동작별로 비교했습니다. 등급은 항상 개별 코어에 속하지 않고 테스트된 어셈블리에 속합니다.
핵심 소재	화재에 대한 일반적인 반응	불 속에서의 행동	어디에 맞는지
암면, 100-120kg/m3	클래스 A / A2-s1,d0	불연성 광물 섬유, 융점 1000C 이상, 화염 방울 없음	정격 벽, 천장 및 도어 코어
산화마그네슘 및 옥시황산마그네슘	클래스 A	연기가 적고 가연성 바인더가 없습니다. 성능은 보드 두께와 표면에 따라 달라집니다.	엄격한 위생 관리가 이루어지는 습식 공정 구역
석고 코어 패널	클래스 A	30~60분 동안 안정함; 종이가 숯과 습기에 직면하면 보드가 약해집니다.	파티션 및 건조 기술 구역
알루미늄 벌집	클래스 A, skin dependent	타지 않지만 열을 전도합니다. 표면과 접착력에 의존	경량 플러시 도어 및 패널
폴리우레탄(PIR 또는 PUR)	보통 B1이나 B2	높은 열 방출 및 짙은 연기; 거품이 생기고 떨어질 수 있음	규정이 허용되고 스프링클러가 허용되는 경우에만
EPS 또는 XPS	가연성	녹아 불꽃이 퍼지고 심한 연기가 발생함	클린룸 봉투에는 허용되지 않음

실제로 암면 패널

정격 클린룸 벽의 경우, 0.5mm 사전 코팅된 강철 외장, 불연성 개스킷 및 미네랄울 충전 조인트가 있는 50mm 또는 75mm 암면 패널이 가장 자주 승인되는 구성입니다. 수동 패널은 문 개구부와 통과 창 주위에 더 평평한 표면과 더 엄격한 공차를 제공합니다. 기계로 만든 패널은 넓은 천장 영역에 더 빠르게 설치됩니다. 둘 다 암면 코어로 생산되며 둘 다 프로젝트 사양과 동일한 두께 및 접합 세부 사항을 다루는 테스트 보고서와 함께 도착해야 합니다.

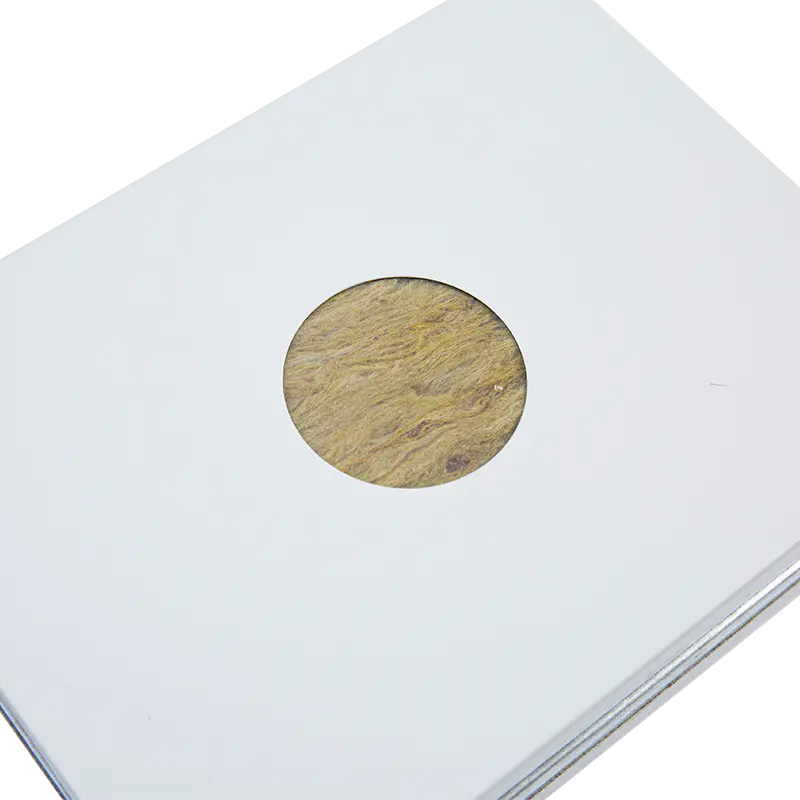

Handmade Rock Wool Cleanroom Panel with Steel Plates

강판이 있는 수제 암면 클린룸 패널 평평한 표면, 엄격한 공차 및 방화 경계 검토가 중요한 곳에 적합한 강철판이 포함된 수제 암면 클린룸 패널. 제품보기 →

요소별 화재 요구 사항

화재 전략은 청정 구역의 모든 경계를 개별적으로 검토합니다. 일반적인 클린룸 블록에 대한 요구 사항은 다음과 같습니다.

벽과 천장: 전체 높이의 불연성 패널, 밀봉된 조인트, 노출된 가연성 호일 없음, 교대 및 머리 부분에 미네랄 울을 포장함.
방화문: 단일 장치로 인증된 정격 리프 및 프레임, 자동 폐쇄 하드웨어, 팽창성 또는 미네랄 씰, 테스트에 포함된 유리.
비상구: 이동 방향으로 문이 회전하고, 가운 벤치 및 장비에서 멀리 떨어져 있으며, 인터록 시스템이 고장나도 작동 가능한 상태를 유지합니다.
관통: 케이블 트레이, 덕트 및 파이프는 실리콘 비드 단독이 아닌 테스트된 방화 시스템으로 슬리브 처리되고 밀봉됩니다.
HVAC: 정기적인 검사를 위해 접근 가능한 구획 경계의 화재 및 연기 댐퍼.
창문 및 통과창: 정격 프레임 내부의 정격 유리; 평가되지 않은 리베이트의 좋은 유리는 조립에 실패합니다.
바닥재 및 커버: 가연성 접착층이 없는 불연성 또는 낮은 화염 확산 마감재입니다.
단열재 및 흡음재: 불연성 미네랄 울만 사용되며 발포되지 않습니다.

클린룸 도어에는 방화 인증서와 기밀 의무가 동시에 포함되어 있으므로 도어에는 고유한 특성이 있습니다. 미네랄 코어, 인증된 프레임 및 이중 밀봉 개스킷을 갖춘 강철 클린룸 도어는 EI 60 등급을 유지하면서 입자를 제자리에 유지하는 압력차를 관리할 수 있습니다. 셀프 클로저를 추가하고 인터록 순서를 조정하여 생산 중에 리프가 열려 있지 않도록 하십시오.

Steel Cleanroom Door for Controlled Environments

통제된 환경을 위한 강철 클린룸 도어 3면 씰과 개폐식 하단 씰이 있는 스테인레스 스틸 도어로 위생, 기밀성 및 오염 제어가 선택에 중요한 경우에 유용합니다. 제품보기 →

제출 거부를 방지하는 조달 확인

대부분의 거부는 제품이 아닌 문서로 거슬러 올라갑니다. 이러한 검사는 대부분을 다룹니다.

코어 데이터시트가 아닌 조립 테스트 보고서를 요청하고 패널 두께, 코어 밀도, 페이싱 및 조인트 시스템이 명시되어 있는지 확인하십시오.
밀도를 테스트된 값과 일치시킵니다. 인증서에 120kg/m3라고 적혀 있으면 90kg/m3 패널은 다른 제품입니다.
연기 등급을 확인하세요. s1,d0 결과 또는 낮은 연기 발생 지수는 대피가 느린 폐쇄된 깨끗한 복도에서 중요합니다.
표면과 접착력을 확인하세요. 사전 코팅된 강철은 괜찮습니다. 가연성 필름이나 폼 접착제는 클래스 A 코어를 풀 수 있습니다.
도어 패키지를 확인하세요. 나뭇잎, 프레임, 유약, 철물 및 봉인은 동일한 인증서에 나타나야 합니다.
실제 코어 밀도, 섬유 방향 및 공극 유무를 검사하려면 생산 현장에서 절단 샘플을 요청하십시오.
한 공급업체에서 조립을 담당하게 하십시오. 공급업체 간에 패널과 프레임을 분할하면 인증서를 시행할 수 없게 됩니다.

한 번에 여러 봉투 옵션의 무게를 측정하는 경우 다음과 같은 구조화된 검토가 필요합니다. 클린룸 시스템 선택 가이드 세 가지 개별 대화 대신 화재, 위생 및 비용 기준을 한 번에 비교합니다.

설치 세부 사항으로 등급 유지 여부 결정

20mm 간격으로 설치되고 미네랄울이 없는 인증된 패널은 인증되지 않은 벽입니다. 검사에 가장 자주 실패하는 세부 사항:

커버 스트립이 연결되기 전에 미네랄 울로 채워진 조인트는 빈 상태로 남지 않습니다.
헤드 및 실 세부 사항은 팽창 폼이 아닌 테스트된 방화 장치로 밀봉되었습니다.
열팽창이 정격 벽의 틈을 열 수 없도록 주변 이동 조인트가 유지됩니다.
패널 스킨에만 고정되는 것이 아니라 구조에 고정되는 도어 프레임입니다.
댐퍼 및 침투 씰의 사진을 촬영하고 핸드오버 파일에 기록했습니다.

FAQ

클래스 A 코어는 방화 등급 클린룸 벽에 충분합니까?

아니요. 클래스 A는 저항이 아닌 화재에 대한 반응을 설명합니다. EI 60 또는 1시간 등급은 전체 조립에 속하며, 이는 패널, 조인트, 프레임, 패스너 및 씰이 지정된 두께로 함께 테스트되었음을 의미합니다. 테스트되지 않은 빌드업의 클래스 A 코어는 구획화에 대해 아무 것도 증명하지 않습니다.

클린룸 패널에는 어떤 암면 밀도를 지정해야 합니까?

정격 패널의 일반적인 범위는 100~120kg/m3입니다. 약 80kg/m3 이하에서는 섬유 구조가 긴 천장 폭에 걸쳐 자체 무게로 압축되어 평탄도, 조인트 견고성 및 화재 성능에 동시에 영향을 미칩니다.

등급이 적용되는 곳에 폴리우레탄 클린룸 패널을 사용할 수 있습니까?

드물게. 폴리우레탄 및 PIR 코어는 일반적으로 연기 배출이 높은 B1 또는 B2입니다. 지방 당국이 연기 등급 및 스프링클러 적용 범위를 승인하면 등급이 지정되지 않은 구역에서도 작동 가능하지만 복도, 출구 경로 및 구획 벽에는 광물 코어가 필요합니다.

통과형 창문과 에어샤워에 화재 문서가 필요합니까?

정격 벽에 설정된 통과 창은 장벽을 방해하므로 정격 프레임에 정격 유리가 필요합니다. 에어 샤워는 구조물이 아닌 장비이지만 전력 및 제어 관통부에는 여전히 테스트된 방화 시스템으로 보호되는 밀봉된 세부 사항이 필요합니다.
